電波障害対策用パーツ

DCF-TV

映像音声障害用コモンモードフィルター
屋内用

DCF-TVは、テレビジョン等と受信アンテナ間に挿入し、同軸ケーブルから混入する
妨害波を抑制するアイソレーショントランス コモンフィルターです
DCF-TVはコモンモード障害に効果があります
又、トラップフィルターと直列にすると更に効果があります

500KHZ以下〜100MHZ帯以上まで広帯域にわたって抑制効果が見込めますが、
特に1.9〜50MHZ帯は更に特性良好です




アンテナの入出力の方向性はありません
サイズ:40×55×20mm
(突起物を除く)


テレビジョン等と、フィルターまでの同軸ケーブルが長いとフィルターの効果が半減します、
出来るだけテレビジョン等のアンテナ入力端子に直接取り付けて下さい

また、アンテナから同軸ケーブルが長い場合に、
さらにDCF-TVを1〜2個、同軸ケーブルの中間に挿入すると良いでしょう

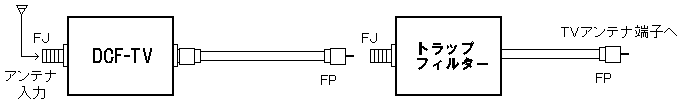

トラプフィルターと接続するときは、DCF-TVをアンテナ側に入れて下さい


★また、DCF−TVを、2個分内蔵した強力タイプ⇒DCF−TV2(強力タイプ)もあります
DCF−TV2(強力タイプ)はDCF−TVより6dB特性が良く、
更に強力な効果が見込めます
★DCF−TVは屋内用で、屋外でのご使用には⇒DCF−TV2(W)屋外用防水ケース型があります
ほかに周波数特性の異なる DCF−TV-M DCF−TV-200K もあります

  DCF -TV 特性概略図
