NO.47  50Ω:12/22/28/32Ω 不平衡 ステップDOWNトランスの作り方

アンテナ用 50Ω:12/22/28/32Ω 不平衡 インピーダンス整合器 ステップDOWNトランスを作ります
フェライトコアに5線並列巻きして作ります  必要なインピーダンスに結線して使用します
モービル用アンテナなど、短縮型アンテナを使用時に便利ですね

フェライトコア FT-114-43 相当品に、巻き易い太さの 0.8mm PEW
ポリウレタン銅線を5回巻きして作ります
高耐圧のコンデンサーを追加して、高域周波数(10MHZ以上)の特性補正をします
ほぼ、
1MHZ〜30MHZ 耐入力 100W (MAX)  で使えそうです

不平衡 ステップDOWNトランス の作り方

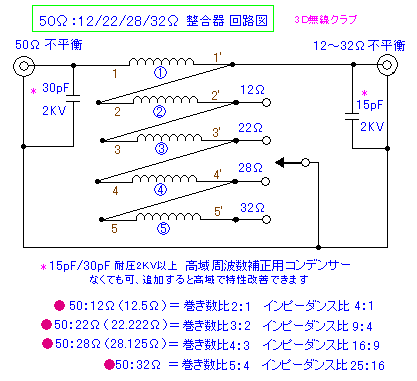

----50Ω:12/22/28/32Ωの結線切替-----

@フェライトコアFT-114-43に、約25cm 0.8mmPEW ポリウレタン線を5本並列に合わせて「コアの巻き方」のように、5回巻き込み(コア内通過数)、結線します

A巻いて作ったコアに、周波数補正用のコンデンサーを取付ます

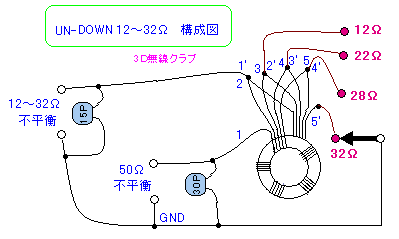

    12Ω〜32Ωの必要なインピーダンスに結線します


15pF/30pF 耐圧2KV以上 高域周波数補正用コンデンサー
なくても可、追加すると高域(10MHZ以上)で特性改善できます

---- 50Ω:12Ω , 50Ω:22Ω  または、50Ω:28Ω -----

@フェライトコアFT-114-43に、約25cm 0.8mmPEW ポリウレタン線を2〜4本並列に合わせて「コアの巻き方」のように、それぞれの巻線数で5回巻き込み(コア内通過数)、それぞれの2-1'、3-2'、4-3'、をつなぎ、結線します
A巻いて作ったコアに、周波数補正用のコンデンサーを取付ます

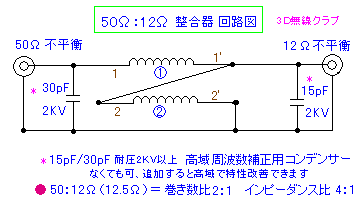

50Ω:12Ω

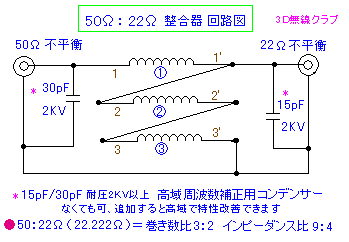

50Ω:22Ω

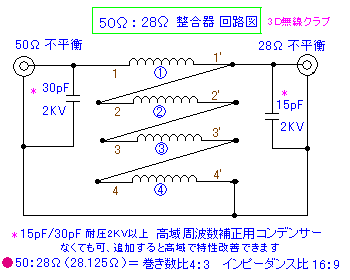

50Ω:28Ω

屋外に設置する時は、適当なケースに収納して下さい
また、ロータリースイッチで切替選択も出来ますが、
ハイパワーでは高耐圧タイプ(タイト製など)が必要です


.

50Ω:12〜32Ω 部品表

フェライトコア FT-114-43(相当品) 1
ポリウレタン銅線 0.8mm PEW 約 150cm
コンデンサー 15pF 2KV 1
コンデンサー 30pF 2KV 1

コアの巻き方

@約25cm 0.8mmPEW ポリウレタン線を5本並列に合わせて、
半分ぐらいの長さでコアに通します


Aその片側をコアに密着するように巻き込みます、
もう片方も同じように、合計で5回巻きます(コア内通過数)
線間は、出来るだけ等間隔に巻きます

Bテスターなどで5本線を 選別します


巻き始め ---- 巻き終わり
1 ---- 1'
2 ---- 2'
3 ---- 3'
4 ---- 4'
5 ---- 5'
C選別した線の 2-1' ,3-2',4-3', 5-4'を、つなぎます

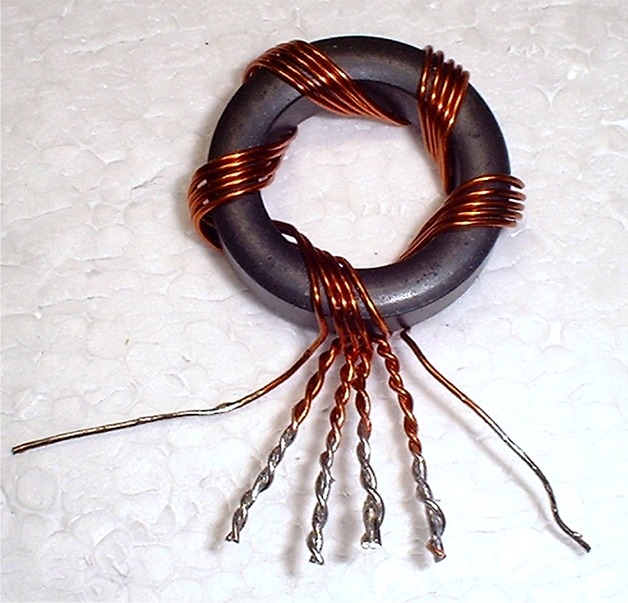

コアの製作例

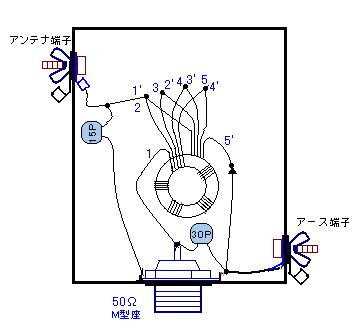

ケースに収めた、 50Ω:32Ω製作例


この、 50Ω:12〜32Ω 不平衡 ステップDownトランス部品セット(上記部品表)は、\630 (消費税込み)完売しました
