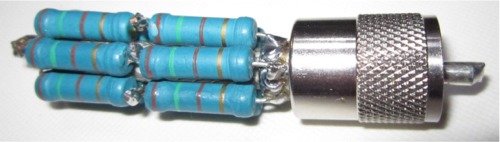

DL36M
組立部品セット DUMMYLOAD   50Ωダミーロード
注文 DL36M
DC〜50MHz 36WMAX


組立部品 セット
 \1,100円(税込)


作り方資料pdf

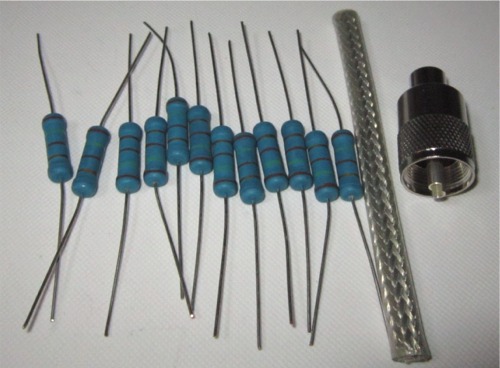

DL36M 部 品 表

 酸化金属皮膜抵抗150Ω 3WJ × 12本
 同軸コネクタ MP-5(Ni) × 1
 同軸 ケーブル 5D-FV × 90mm
 絶縁テープ 自己融着 FB-W 少々




小電力 50Ω 6W 高特性ダミーロード DC〜1.5GHz 6W MAX
注文 DL6W
組立部品 セット
 \1,320円(税込)
部 品 表
角型チップ抵抗 RK73B3ATTE J 100Ω 1W × 13個
1.6mm厚の両面ガラエポ基板 約40mm×40mm ×1
3mm×25mmの小間ランド基板 ×1
積層セラミックコンデンサー50V CH 1.5pF ×1
 同軸コネクタ N-R × 1

作り方資料pdf
角型チップ抵抗セット     角型チップ抵抗 RK73B3ATTE J 100Ω 1W × 13個   \330円(税込)

完売御礼注文  DL56M  \880-(税込)
50Ωダミーロード組立部品セット DC〜50MHz 56W MAX

作り方資料pdf

部 品 表

 酸化金属皮膜抵抗 100Ω 7W × 8本
 同軸コネクタ MP-8(Ni) × 1
 同軸 ケーブル 8D-FV × 1550mm
 絶縁テープ 自己融着 FB-W 少々





完売御礼 注文  DL40M  \660-(税込)
50Ωダミーロード組立部品セット DC〜100MHz 40W MAX

作り方資料pdf

部 品 表

 酸化金属皮膜抵抗 390Ω 5W × 8本
 同軸コネクタ MP-8(Ni) × 1
 同軸 ケーブル 8D-FV × 90mm
 絶縁テープ 自己融着 FB-W 少々



受信用 500KHz〜1300MHz対応
2分配器 部品セット
注文 DS-2   2,860-(税込)
50Ω BNC 端子

作り方資料⇒こちら

          ||||||||  部品表  |||||||||

★フェライトビーズ--FB801-43 --6ケ
★抵抗--------200Ω 1/8W ---1本
★0.26mmUEW ポリウレタン線 ---1m
★50Ω 細同軸 2310 ---1m
★BNC型接栓座----BNC-BR ----3ケ
★プリント生基板
 約 30mm×60mm --1
★小プリント生基板
 約 3mm×35mm --1

別売 アルミダイキャストボックス (タカチ) TD5-8-3N  \935 (税込)  サイズ:55×30×80 95g
(注: 穴開け加工してありません)



ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

1.8〜30MHzHFアマチュア無線用
コモン・モード AC電源ラインフィルタ
組立部品セット


注文
KIT-DCK-61W
\5,610-(税込)

20A   100V / 200V

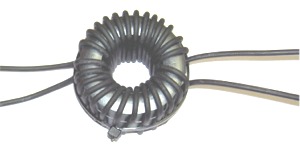

作り方資料⇒こちら

JPG

KIT-DCK-61W  部 品 表

*フェライトコア
  E04RC613620----2個
*2SQ 600V IE/F
  耐然性ポリエチレン
  絶縁電線 1.8m---2本
*結束バンド---1本

別売 プラグコンセント

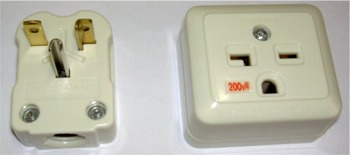

200V 250V 20A
注文
200V-PJ
\1,100-
(税込)

WF5324+WK3811

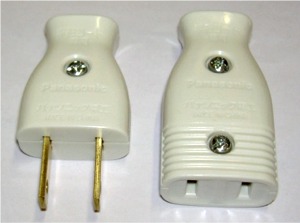

100V 125V 15A
注文
100V-PJ
\242-
(税込)

WH4515

  40A AC/DC 電源ラインフィルタ
組立部品セット

KIT-DCK-40AWは
 ⇒KIT-DCK-40AW-Bになりました
        ¥13,750(税込)在庫切れ
1.8〜50MHz コモンモードインピーダンス 3KΩ以上
最大電流 40A  AC(100V/200V)
        または DC(13.8V/24V)

完成サイズ:約 200× 80×60mm

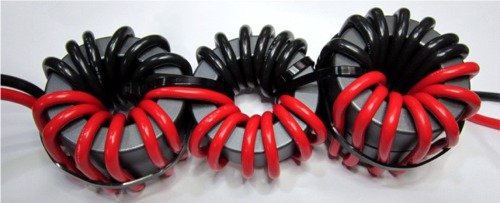

  KIT-DCK-40AW-B   部 品 表
*フェライトコア E04RC613620----5個
*5.5SQ 600V  耐熱性絶縁電線2.8m---赤、黒 各1本
*結束バンド---6本
製作例
jpg



作り方資料⇒こちら

QRP用    1.8〜50MHz 帯に
50Ω 1:1アンテナバラン組立部品セット
注文 KIT-DB-50QRP
  \1,320-(税込)

小型軽量、広帯域、高性能 強制バラン
SWR 1.1以下( 500KHz〜120MHz)
許容入力電力: 10W

完成品は、
注文 DB-50QRP \2,420-(税込)

作り方資料⇒こちら

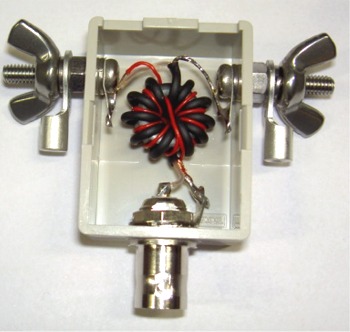

製作例
db-50qrp

部 品 表
フェライトコア FT-50-43---1
2310同軸-----25cm
0.4mm被膜線------25cm
BNC型接栓座BNC-BR----1
プラボックスSW-40----1
(40×30×20mm)
アンテナ端子---2組

電波障害対策 テレホン、インターホン用
コモンモード・チョーク 部品セット

注文 KIT-DCF-50TEL-2C \1.034円 (税込)
500KHz〜50MHz帯 高インピーダンス

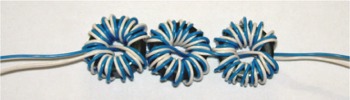

製作例

dcf-50tel-2c

完成サイズ: 約60×17×8mm
 完成品は注文 DCF-50TEL-2C \1,760円 (税込)

-------------------------------------------------------
注文 KIT-DCF-37TEL-2C \836 (税込)
完成品は、
注文 DCF-37TEL-2C\1,540 (税込)

部 品 表
 フェライトコア FT-50-43----1個 (白色マーク)
 フェライトコア FT-50-75----2個
 0.4mmポリエチレン被膜線1m----2本(2色)
 熱収縮チューブ 15φ 6 cm----1

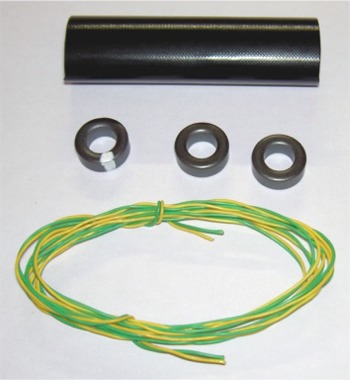

dcf-50tel-2c-buhin
作り方資料は⇒こちら

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|


   注文
DL28M
   \550 (税込)
完売御礼
50Ωダミーロード組立部品セット DC〜100MHz 28WMAX


作り方資料=こちら

部 品 表

 酸化金属皮膜抵抗 200Ω 7W × 4本
 同軸コネクタ MP-5(Ni) × 1
 同軸 ケーブル 5D-2V × 100mm
 絶縁テープ 自己融着 FB-W 少々
VSWR 特性
周波数
MHz
〜50MHz 100 145 200
VSWR 1.05 以下 1.11 1.25 1.53

完売しました
50MHZ
用 ホイップ アンテナアダプタ組立部品セット

16cm〜30cmまでの144MHz用ホイップアンテナが50MHz用ホイップアンテナになる
完売注文 A50-BNC   \2,090-税込)
完売注文
A50-SMA   \2,530-税込)

資料⇒こちら

   部品表

トロイダルコア
T-37-10----1
0.32 UEW線---50cm プラBOX-----1
40×30×20mm(SW-40)
or、30×20×18mm(SW-30)
BNC-BR----1 BNCP-BR----1
or SMA-PR2

a-50bnc

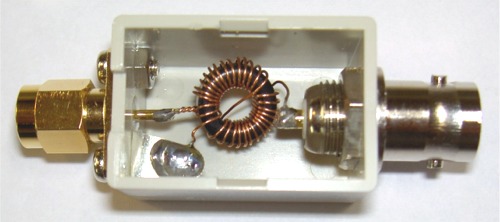

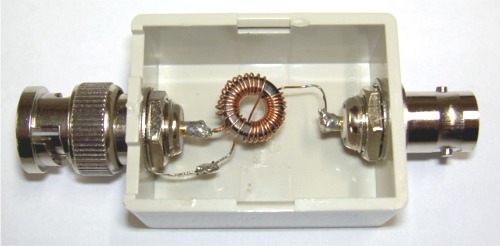

 BNC 組立 完成例
a-50bnc

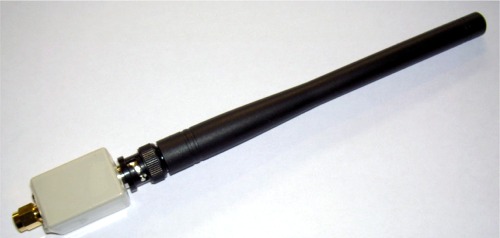

SMA 組立 完成例

完売注文 A50-BNC-50 完成品   50〜52MHz対応
\3,190-
税込)

完売53〜54MHz対応タイプは
注文 A50-BNC-5
3完成品

完売注文 A50-BNC-50ANT 完成品 16cmANT付
完売53〜54MHz対応タイプは注文 A50-BNC-53ANT 完成品
\3,740-
税込)


---------------------------------------------

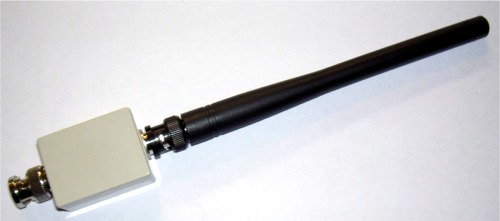

a-50bnc-ant

完売注文 A50-SMA-50 完成品  50〜52MHz対応
完売53〜54MHz対応タイプは注文 A50-SMA-53
完成品
\3,630-
税込)

完売注文
A50-SMA-50ANT 完成品 16cmANT付
完売53〜54MHz対応タイプは注文 A50-SMA-53ANT 完成品
\4,180-税込)

a-50sma-ant

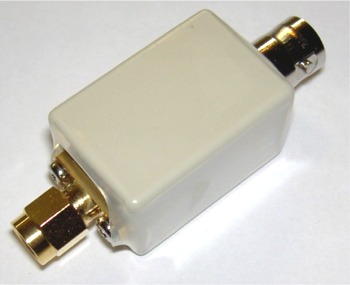

50MHZ用 ロッド・ アンテナアダプタ  完成品
50cmの144MHz用ロッド・アンテナが50MHz用ホイップアンテナになる
完売注文 B50-SMA-50完成品  50〜52MHz対応
完売53〜54MHz対応タイプは
注文 B50-SMA-53 完成品
\3,630-
税込)
b50-sma

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

DCラインノイズフィルター  13.8V  10A(max)組み立て部品キット
注文 DNF-10K   \1,430-税込)
モービル用 無線機、ラジオ、カーオーディオ、測定器、等の
電源ラインの雑音防止フィルターです。

作り方資料=こちら

構 成 部 品 表
トロイダルコイル 150μH     1個
電解コンデンサー 3300μF/35V      1個
プラBOX   W50×D75×H30mm    1個
結束バンド      1本
線材 約 50cm(赤、黒、緑)   各1
.

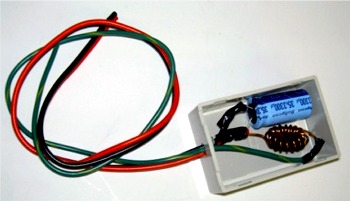

注文 a@DNF-10K-P 組立て済み完成品   \2,200-税込)

資料⇒こちら

トロイダルコイル巻済み、プラBOX 穴あけ済みですから簡単に製作できます

組立 完成例
dnf-10k

13.8V 30A DC電源ライン・ノイズフィルター部品セット
注文 DNF-30K
\1,320-⇒価格改定¥2,200円(税込)
作り方資料=こちら

DNF-30K 部 品 表

トロイダルコア E04RJ402715  1個

ビニール被膜電線  KIV 5.5SQ    1m
電界コンデンサー  3300µF / 35V   1個
結束バンド 小   FB-100   2本

別売:プラBOX タカチSW-100S---\260円 税抜)

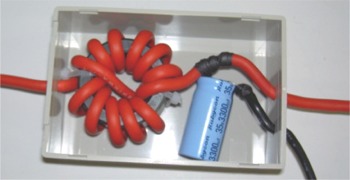

別売プラBOXに収納した 完成例
dnf-30k


注文 KIT-3DB-50K \3,080-(税込)
50Ω 1:1 アンテナバラン
TDK のクランプコア ZCAT2032-2930 を使って、バランを作ります
資料⇒こちら

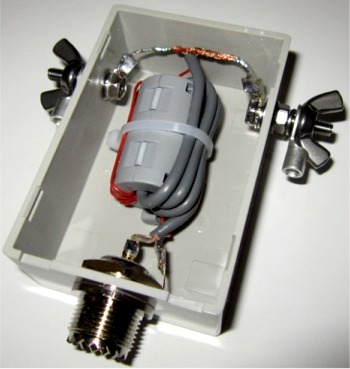

完成例
3db-50

KIT-3DB-50K  部品表

★クランプコア
 ZCAT2032-2930 ----1
★同軸1.5DQEV----40Cm
★単線(被膜線)----60Cm
★プラBOX--------1
★MBR(M型接栓座)----1
★ボルト、ナット、ワシャー--各2
★蝶ナット------2
★ラグ端子、圧着端子---各2

完売  注文   DTF-TC-2CK    \880-(税込)

電波障害対策パーツ 電話回線用コモンモードフィルター

2芯用 ISDN  ADSL もOK"
モジュラープラグ-ジャックの簡単取付1〜50MHZ 電波障害対策用
電話ラインに混入する妨害波に!   電話ラインから発生する妨害波に!

資料⇒こちら

 dtf-tc-2ck


ご注文は⇒
通販法規| 注文方法| 注文書| 問合せ|

完売注文 MX3 MIC  \1,122-(税込)
MX-3 マイク入力 3 増設アダプター
部品セット
拡声機やカラオケアンプの1マイク入力端子に、
3本のマイクが接続できます
600Ωマイク用 簡易型 マイクミキサー
*ケース無しです







作り方資料=こちら

    mx-3mic

完売注文 MX2 MIC  \858-税込)
MX-2 マイク入力 2 増設アダプター 部品セット
拡声機やカラオケアンプの1マイク入力端子に、
2本のマイクが接続できます
600Ωマイク用 簡易型 マイクミキサー
*ケース無しです




完売御礼
注文
32 UN-DOWN  \660-税込)

アンテナ用 ステップ DOWN トランス 部品セット
50Ω:12Ω/22Ω/28Ω/32Ω 不平衡 インピーダンス整合器
 1MHZ〜30MHZ 耐入力 100W(MAX)

作り方資料=こちら

50Ω:12〜32Ω 部品表

フェライトコア FT-114-43(相当品) 1
ポリウレタン銅線 0.8mm PEW 約 150cm
コンデンサー 15pF 2KV 1
コンデンサー 30pF 2KV 1

完売御礼
注文
110 UN-UP \660-税込)

アンテナ用 ステップUPトランス 部品セット
50Ω:110Ω 不平衡 インピーダンス整合器
 1MHZ〜40MHZ 耐入力 100W(MAX)

50:200Ωも作れます

作り方資料=こちら

50Ω:110Ω 部品表

フェライトコア FT-114-43(相当品) 1
ポリウレタン銅線 0.8mm PEW 約 120cm
コンデンサー 15pF 2KV 2

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

注文 90M HPF \880-税込)
90MHZ HPF ハイパスフィルター 部品セット
90MHZ〜1000MHZ以上のTV周波数を通過させ、
30MHZ以下は減衰させる、HF短波帯対応のフィルター
30MHZ以下では-70dB以上、50MHZでも-50dBと、なかなかな特性
挿入損失は、90MHZで-1dB、1000MHZで-2.4dB

作り方資料=こちら

部品表

コンデンサー 15pF 2
コンデンサー 27pF 2
トロイダルコア T-25-10 3
ポリウレタン銅線 0.32 UEW 約30cm
プリント基板 約30×70mm 1
プリント基板 約5×35mm 1

完売御礼注文 FB-50K   \2,200-税込)

フェライトバー使用    1〜30MHZ  200W
50Ω 1:1アンテナバラン組立部品キット


作り方資料⇒こちら


完売御礼


A-6K-BNC \1,650-(税込)

50MHZ用、ポータブル ハンディアンテナ組立部品キット

作り方資料⇒こちら

完売御礼
注文 DR-14W
\550 (税込
50ΩダミーロードDC〜450MHZ 14W MAX 組立部品キット
作り方資料⇒こちら

.

完売御礼
注文 DR-28W \550
(税込)

50ΩダミーロードDC〜200
MHZ 28W MAX 組立部品キット
作り方資料⇒こちら

.


限定特価品のページもご覧下さい⇒こちら
