NO.70 20A  AC電源ラインフィルタ (コモンモード対策用) の作り方

   20A AC電源ラインフィルタ KIT-DCK-61W  の作り方
1.8〜30MHz HFアマチュア無線用
コモン・モード AC電源ラインフィルタ        20A   100V / 200V

この20A AC電源ラインフィルタは、AC電源コードに挿入して、HFアマチュア無線の送信機やアンテナから,AC電源コードなどを伝わって、商用電源に流出する高周波電流を抑制するもので,障害の対策や予防に役立つと思います

大型61φコア2個を重ねて、2SQ 600V耐然性ポリエチレン絶縁
電線をキャンセル巻きして、ハイパワー20A 100V/200V対応のコモンモードAC電源ラインフィルタを作ります

簡単な構造ですが、特に アマチュア無線1.8〜30MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます

KIT-DCK-61W の作り方


@大型の直径61mm内径36mm厚さ20mmのフェライトコアを2個重ねて 、2SQ 600V IE/F 電線 1.8m 2本をコアの巻き方の通り13回(コア内通過数)キャンセル巻きします、

A巻き込んだ電線は、ほどけないように結束バンドでとめておきます

電線の両端は、使用接続状況により プラグやターミナルなどで接続します

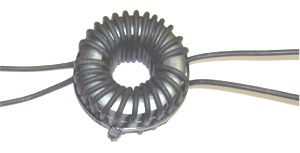

完 成 構 成 図

入出力の方向性はありません
コモンモード・フィルタは、金属物から数cm以上離して設置してください
入出力も、直線上になるよう配置してください

KIT-DCK-61W
1.8〜30MHz コモンモードインピーダンス 3KΩ以上
最大電流 20A  AC
100V / 200V
サイズ:約 78φ×  70mm
  KIT-DCK-61W  部 品 表
*フェライトコア E04RC613620----2
*2SQ 600V IE/F 耐然性ポリエチレン絶縁電線 1.8m---2
*結束バンド---1

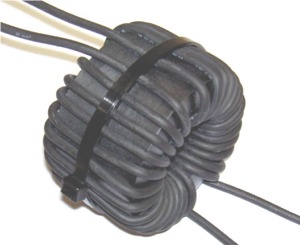

製作例


ご存知のように、AC電源(商用電源)は、高電圧、高電流ですので、絶縁、安全には、十分注意して製作して下さい、誤って、絶縁不良やショートなどになると、火災事故などの危険性があります、設置配置なども細心の注意をして製作して下さい。

コアの巻き方

@  2SQ 600V IE/F 絶縁電線 1.8m 2本ともを下記のように約半分に折り返します


2、、その折り返した1本を約半分の長さで、2個重ねたフェライトコアに通します


3、その片側(2SQ 600V IE/F 絶縁電線)を、コアの1/4以内にしっかり密着するように7回巻き込みます(コア内通過数)


4、半折のもう片側を6回巻き込みます(コア内通過数)
合計13回巻きになります


5、2SQ 600V IE/F 絶縁電線 1.8m もう1本をコアの反対側に同様に13回巻きます、キャンセル巻きします



6、電線の外周から、ほどけないように結束バンドなどで留めておきます

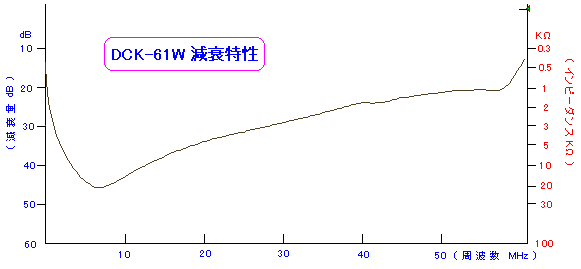

コモンモード 減 衰 特 性


コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

DCK-61W        コモンモード・チョーク  代表特性   50Ω系

周波数 MHZ

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 26.7 33.2 39.8 45.9 39.0 33.6 30.2 21.4
インピーダンスkΩ 2.1 4.6 9.8 19.7 8.9 4.8 3.2 1.2

--------------------------------------------------------------

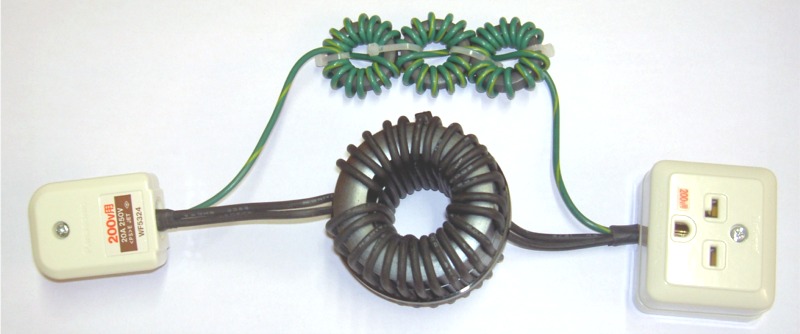

AC200V-PJ 、 アースコモンモードチョーク  接続配線例


コモンモード・チョーク(フロート・バラン)については、下記に詳細解説があります、おすすめします
参考文献: 改定新版 定本トロイダル・コア活用百科  山村英穂著 CQ出版社


KIT-DCK-61W 部品表の部品セットは\5,100円(税抜)で大進無線で取り扱います
