コモンモード　チョーク　フィルター　DCFシリーズ　電波障害 TVI対策用、TELラインEMI対策用フィルター　大進無線

ｱﾝﾃﾅ同軸ｹｰﾌﾞﾙ、電源ｺｰﾄﾞ、SPｺｰﾄﾞ、TELｺｰﾄﾞ、等に挿入し、妨害波を抑制します　
　　　同軸、ｹｰﾌﾞﾙ､ｺｰﾄﾞ、等から混入する妨害波に効果あります　

モデルNO. 商品名をクリックしますと、各資料にリンクしています。

（コモンモード対策時にあれば便利な、高周波電流検出回路の作り方⇒　　資料　　）

TV等、75Ω同軸ｹｰﾌﾞﾙ用（電流通過型）

■DCF-TV-シリーズは、簡単取付FP-FJ型です。
■周波数特性の異なる、TV、TV2、M、200Kタイプがあります

DCF-TC 特性比較概略図

.

●DCF-TV　（屋内用）　F型接栓　\3,129- ●DCF-TV2　（屋内用F型接栓）　\3,675- ●DCF-TV-M （屋内用F型接栓）　\3,675- ●DCF-TV-200K （屋内用F型接栓）\4,725- 屋外用　（DCF-TV-200Kの屋外タイプ） ●DCF-TV-W　（屋外用）　\6,615-

1.8～70MHZ対応　 75Ω　テレビプラグ F型　
テレビ、VTR、カメラほか75Ω同軸用

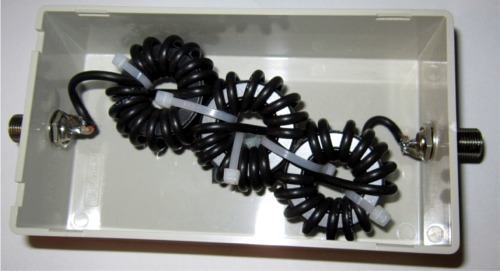

3段構成広帯域高インピーダンスコモンモードチョーク

自作部品セットKIT-DCF-TV-3F   \3,360-     　　

完成品 DCF-TV-3F\4,935-

電源ｺｰﾄﾞ用ｺﾓﾝﾌｨﾙﾀｰ ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

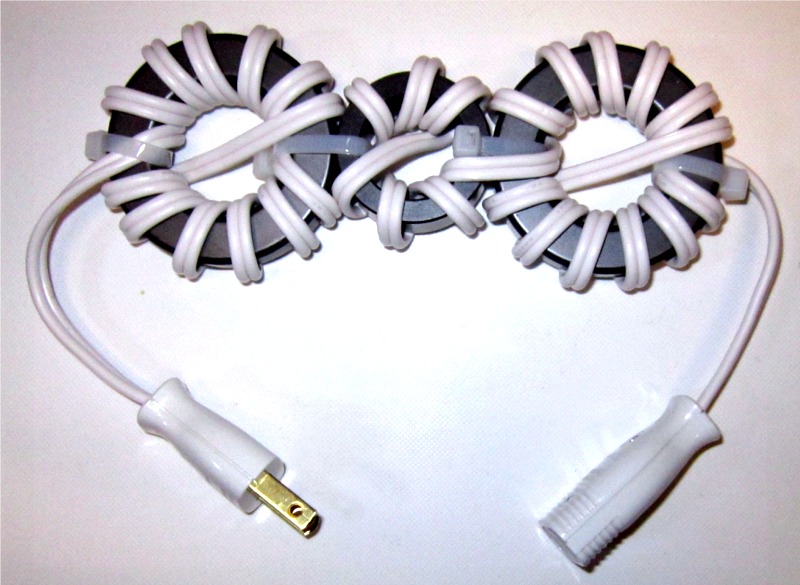

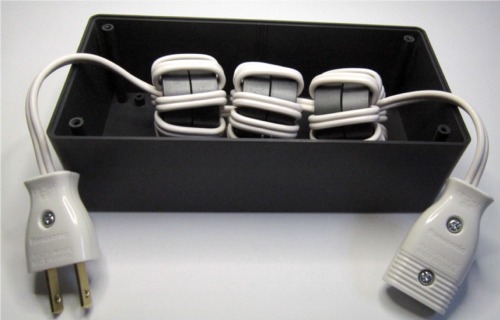

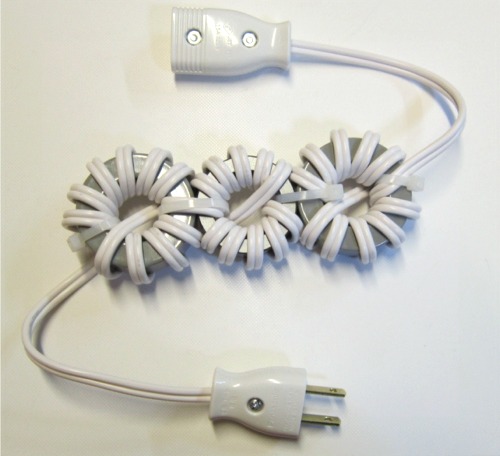

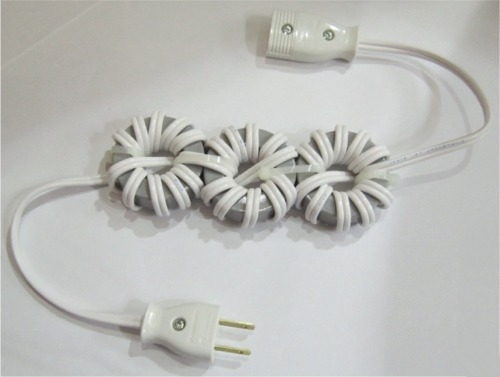

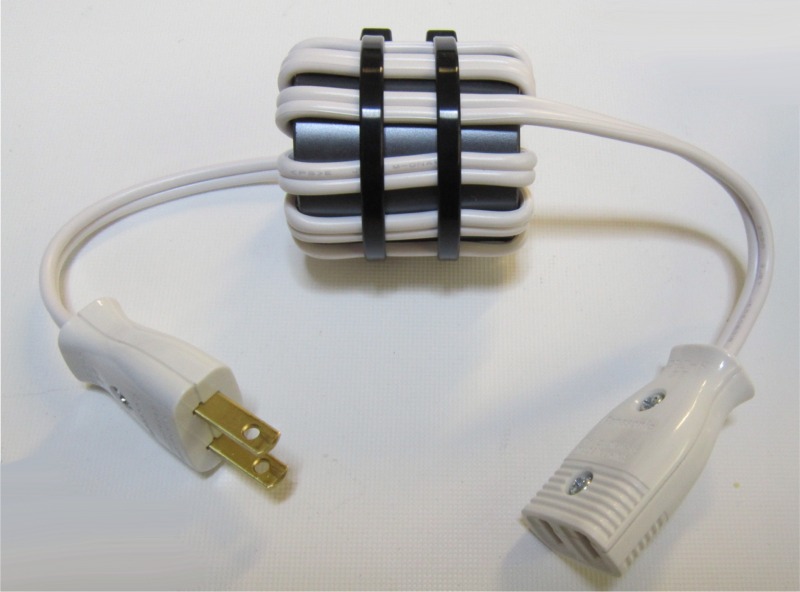

7MHz～90MHz帯用に　　　●DCK-3　ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰKIT　\2,625-

大クランプ3個と延長コードの組み合わせキット　1KW max

1.9MHz～28MHz帯用に

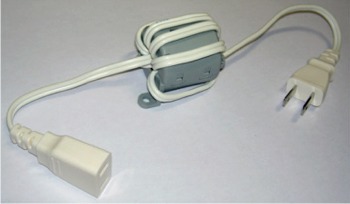

●DCK-SR1 ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰKIT　\2,625-

超大型クランプと延長コードの
組み合わせキット　 1KW max

1MHz～50MHz帯用に

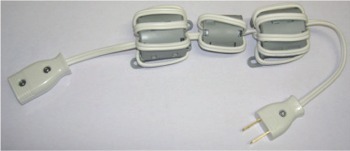

●DCK-SRH ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰKIT　\5,250-
超大型クランプ２個 + 大クランプ1個と
延長コードの組み合わせキット　 1KW max

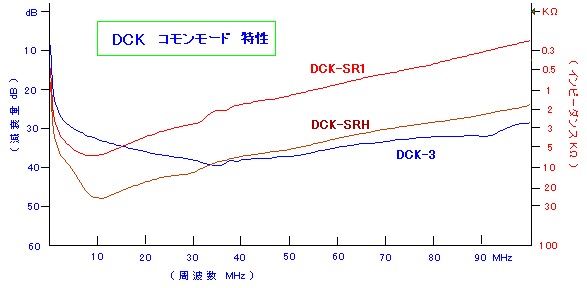

ＤＣＫ特性比較図

DCＫシリーズ　コモンモード・チョーク　インピーダンス（ｋΩ）　代表特性　比較

周波数　MHZ

0.5

1.9

3.5

MHZ

品
名

DCＫ-ＳＲ1

0.7

1.82

3.2

4.6

6.7

5.8

3.9

3.1

1.2

0.3

KΩ

DCＫ-3

0.4

1.0

1.8

2.6

3.6

5.1

6.4

7.5

7.1

3.9

DCＫ-ＳＲＨ

1.3

3.1

5.6

8.2

16.8

20.1

14.4

11.8

5.6

2.0

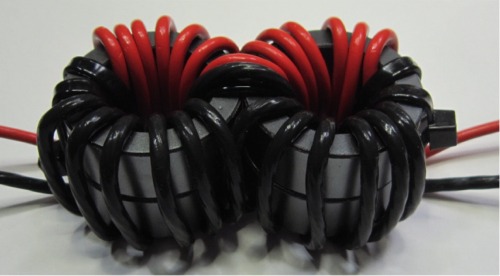

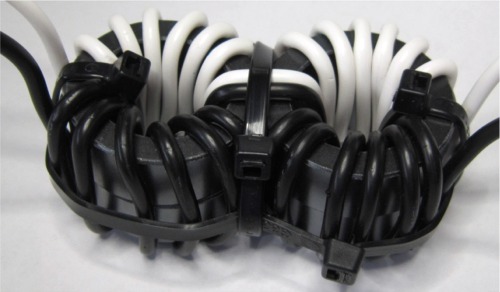

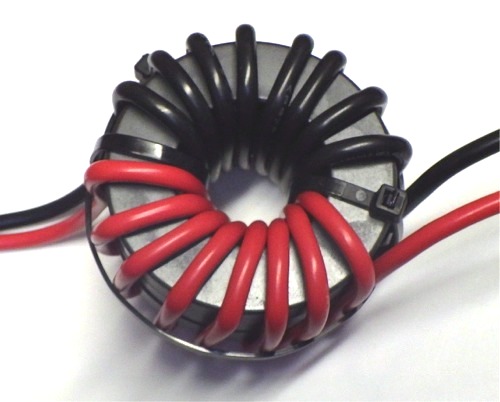

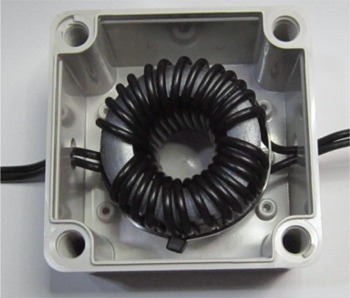

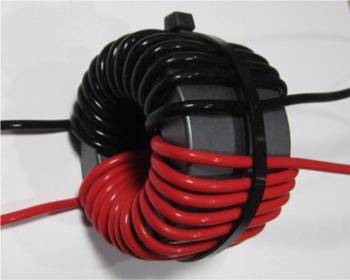

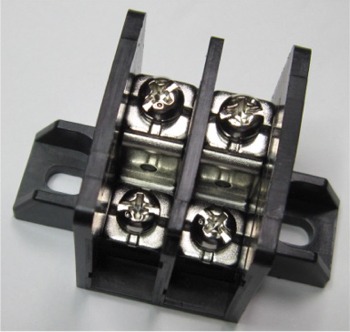

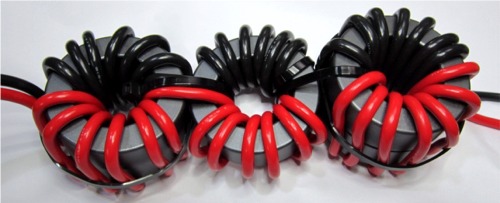

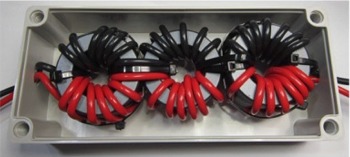

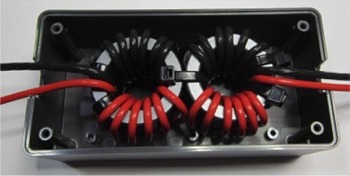

コモン・モード AC電源ラインフィルタ組立部品セット 20A 100V / 200V

1.8～30MHzHFアマチュア無線用

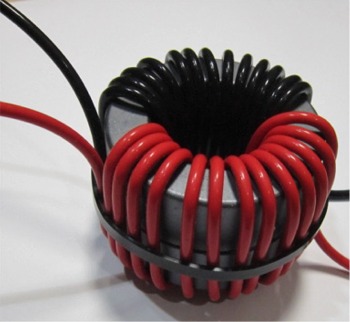

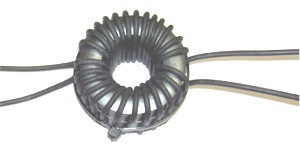

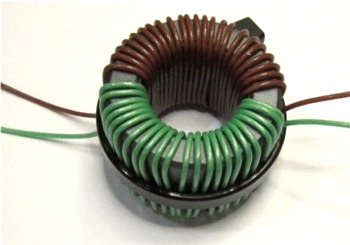

コモン・モード AC電源ラインフィルタ組立部品セット
注文№ KIT-DCK-61W
\5,355-(税込み）

1.8～30MHz　コモンモードインピーダンス 3KΩ以上
最大電流　20A AC 100V / 200V
サイズ：約 78φ× 70mm

作り方資料⇒こちら

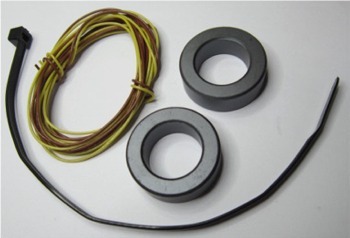

KIT-DCK-61W 部　品　表

*フェライトコア
　　E04RC613620----2個

*2SQ 600V IE/F
　　耐然性ポリエチレン
　　絶縁電線 1.8m---2本

*結束バンド---1本

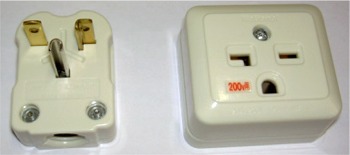

別売　プラグコンセント

200V用　250V 20A
注文№ 200V-PJ
\1,050-

WF5324＋WK3811

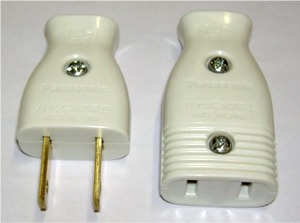

100V用 125V 15A
注文№ 100V-PJ
\230-

WH4515

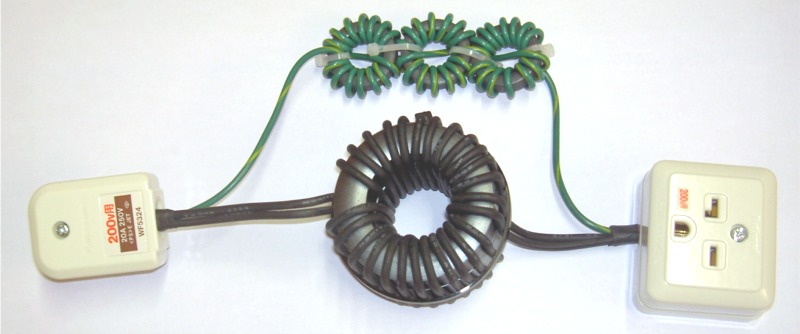

AC200V-PJ 、アース(DCE-3)コモンモードチョーク接続配線例

ｵｰディｵｺｰﾄﾞ用ｺﾓﾝﾌｨﾙﾀｰ ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

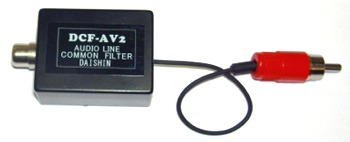

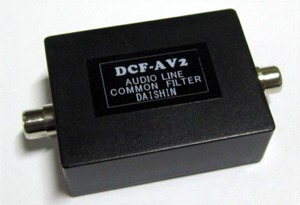

●　DCF-AV2 RCAP-RCAJ型　　\3,360-
1MHZ～90ＭＨＺ(-20dB以上）
特に1.8MHz～50MHz(-30dB以上）は高特性

完売御礼●　~~DCF-AV RCAP-RCAJ型　　　\2,625-~~　
（後継DCF-AV2になります）

●　DCF-200K-AV-ST RCAP-RCAJ型　
★中波AMラジオ帯から短波帯100KHZ～100MHZ★
オーディオコードから混入する妨害波を抑制します
強力タイプステレオ対応　\4,725-
マイクライン６.３φ用、キャノンタイプも承ります

（100Kタイプは200Kタイプになりました）

●　DCF-200K-AV-3.5ST 3.5φミニP-J型　
★中波AMラジオ帯から短波帯100KHZ～100MHZ★
マイク、オーディオコードから混入する妨害波を抑制します
強力タイプステレオ対応　\4,725-

●　DCF-200K-AV-3.5M 3.5φミニP-J型　
中波AMラジオ帯から短波帯100KHZ～100MHZ★
マイク、オーディオコードから混入する妨害波を抑制します
強力タイプモノラル　\4,725-

（100Kタイプは200Kタイプになりました）

ﾋﾞﾃﾞｵｺｰﾄﾞ用ｺﾓﾝﾌｨﾙﾀｰ ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

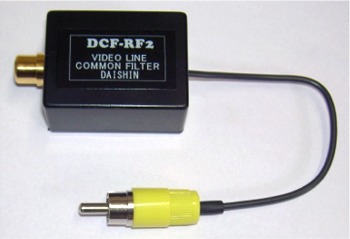

●　DCF-RF2　RCAP-RCAJ型　　\3,360-
1MHZ～70ＭＨＺ　75Ω　電流通過型

完売御礼●~~DCF-RF~~　RCAP-RCAJ型　　\2,625-
（後継DCF-AV2になります）

●DCF-200K-RF RCAP-RCAJ型　
★中波AMラジオ帯から短波帯100KHZ～100MHZ★
映像ビデオコードから混入する妨害波を抑制します
75Ω　電流通過型　強力タイプ　\4,725-
F型、BNC型タイプも承ります

TELﾗｲﾝｺﾓﾝﾌｨﾙﾀｰ ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

TELコードの間に挿入してTELコードから混入する妨害波を抑制します

■DCF-TC-シリーズは、簡単取付ﾓｼﾞｭﾗｰP-J型です。
■2C(2芯用)～4C,6C,8C(8芯用)があります
■挿入ロスが、ほとんどなく、アナログ、デジタル、ISDN、ADSLラインにも、ご使用頂けます。
■周波数特性の異なる、TC、TC2、M、200Kタイプがあります
■通常在庫品は、DCF-TCとDCF-TC-200Kです
　　DCF-TC2とDCF-TC-Mは、受注生産品です

DCF-TC 特性比較概略図

DCF-TC2とDCF-TC-Mは、受注生産品です

簡単取付ﾓｼﾞｭﾗｰP-J型
●　DCF-TC-2C 　２芯用　
MP-MJ(ﾓｼﾞｭﾗｰ）　\2,625-

簡単取付ﾓｼﾞｭﾗｰP-J型
●　DCF-TC-4C　4芯用　
MP-MJ（ﾓｼﾞｭﾗｰ）　\3,675-　

簡単取付ﾓｼﾞｭﾗｰP-J型
●　DCF-TC-6C　6芯用　
　 MP-MJ（ﾓｼﾞｭﾗｰ）　　\3,885-

簡単取付ﾓｼﾞｭﾗｰP-J型
●　DCF-TC-8C　8芯用　
　 MP-MJ（ﾓｼﾞｭﾗｰ）　　\3,990-
LAN UTPケーブル対応

電波障害(テレホンI)対策用パーツ
TELラインコモンモードフィルター強力タイプ
アナログ、デジタル、ISDN、ADSLラインにも、OK
★中波AMラジオ帯から短波帯100KHZ～100MHZ★
TELコードから混入する妨害波を抑制します
簡単取付ﾓｼﾞｭﾗｰP-J型

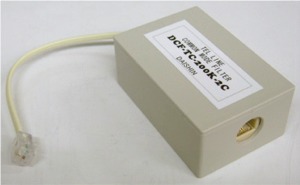

DCF-TC-200K-2C \4,725-
-4C(4芯用）\5,775-
-6C(6芯用）\5,985-
-8C(8芯用）\6,090-

（100Kタイプは200Kタイプになりました）

受注生産品
DCF-TC2-2C \3,675-
-4C(4芯用）\4,725-
-6C(6芯用）\4,935-
-8C(8芯用）\5,040-

受注生産品
DCF-TC-M-2C \2,625-
-4C(4芯用）\3,675-
-6C(6芯用）\3,885-
-8C(8芯用）\3,990-

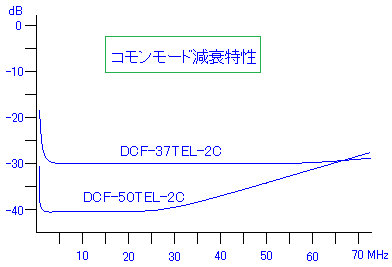

●●● 電波障害対策テレホン、インターホン用 ●●●
コモンモード・チョーク部品セット
注文 № KIT-DCF-50TEL-2C
\980円（税込）
500KHz～50ＭＨz帯高インピーダンス

完成サイズ：約60×17×8mm
完成品は注文 № DCF-50TEL-2C \1,680円

-------------------------------------------------------
注文 № KIT-DCF-37TEL-2C \798円（税込）
完成品は、注文 № DCF-37TEL-2C\1,470円

2008/07

部品表

フェライトコア　FT-50-43----1個 (白色マーク）

フェライトコア　FT-50-75----2個

0.32mm ETFE被膜線　または、
0.4mmポリエチレン被膜線1m----２本（２色）

熱収縮チューブ 15φ 6 cm----1

作り方資料は⇒こちら

DCFｺｱ　597700　
2ｹ入れ（作り方、）　\1,050-
　作り方資料⇒写真をクリック

DCFクランプコア ZCAT3035-1330
2ｹ入れ（作り方、取り説付）　\1,575-
作り方資料⇒写真をクリック

★10ケ入り徳用パック\5,040-

内径19mmφ

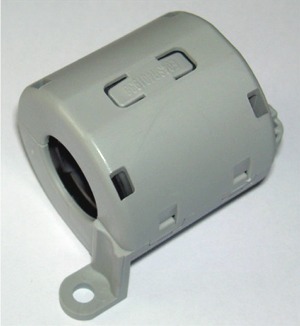

大型クランプコア E04SR-401938
　\1,365-

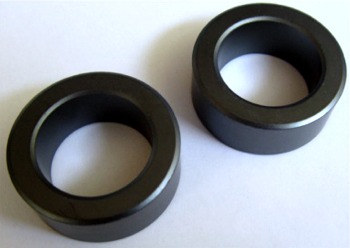

フェライトコアは⇒こちらにもあります

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

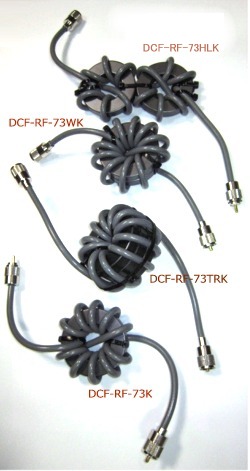

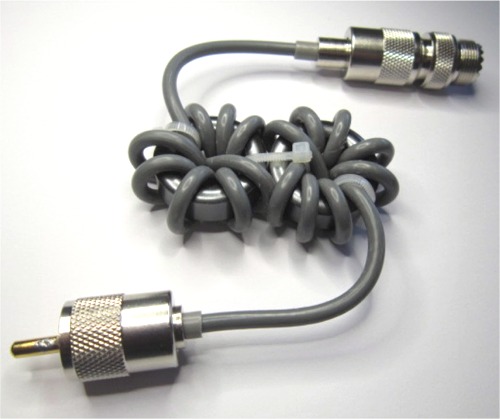

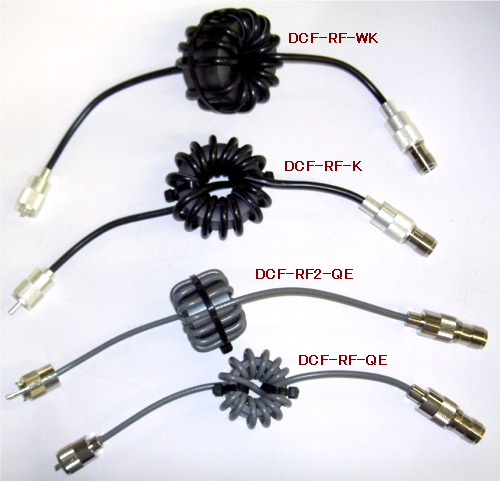

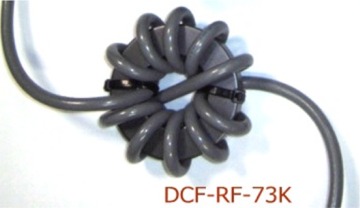

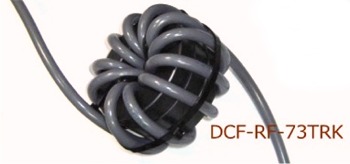

●　無線機用　同軸コモンモード・チョーク・フィルター（フロート・バラン）　●

完成品　と　自作セット（組立て部品セット）

　

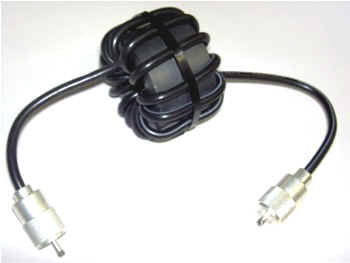

　耐入力1KWタイプ　61mmφコア、耐熱同軸3.5D-QEFV

1～20MHz
　　特にローバンドの特性が良好で、ローバンドメイン運用に
●DCＦ-RF-WKA　 \10,500-　
■KIT-DCF-RF-WKA自作部品セット　\7,245-

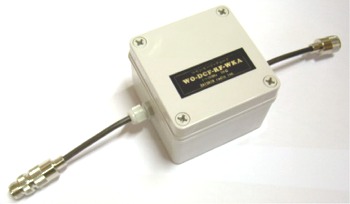

★WO-DCＦ-RF-WKA 防水タイプ \11,970-　

1.8～70MHz 帯
特にミドルバンドの特性が良好で、オールバンド運用に

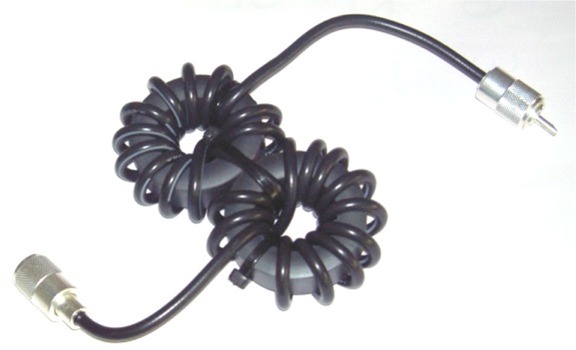

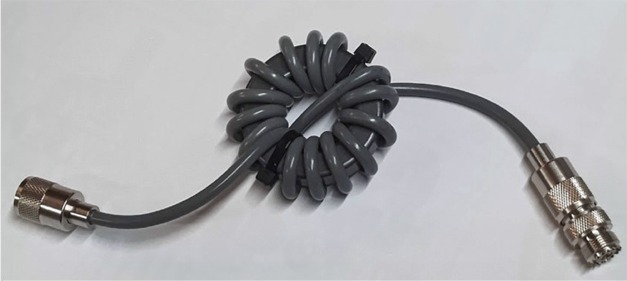

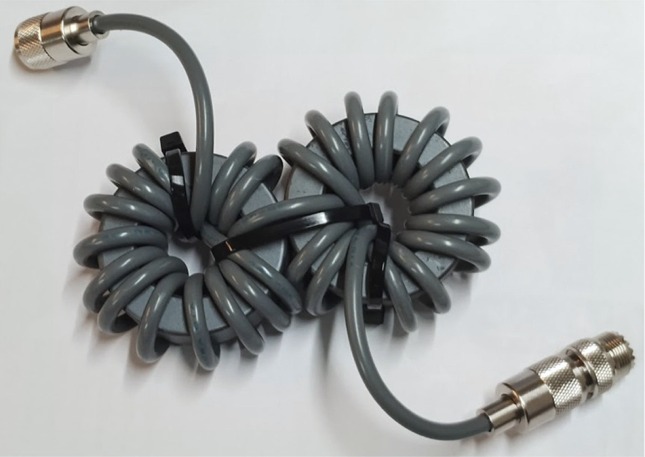

●DCＦ-RF-61LLK　\11,550-　
■KIT-DCF-RF-61LLK自作部品セット　\7,560-
★WO-DCＦ-RF-61LLK 防水タイプ　 \13,335-　

1.8～40MHz帯
　　特にハイバンドの特性が良好で、ハイバンドメイン運用に
●DCＦ-RF-K 　 \7,980-
　　■KIT-DCＦ-RF-K自作部品セット　\4,515-
★WO-DCＦ-RF-K 防水タイプ　 \9,450-　

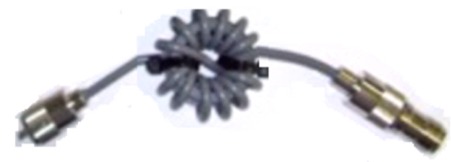

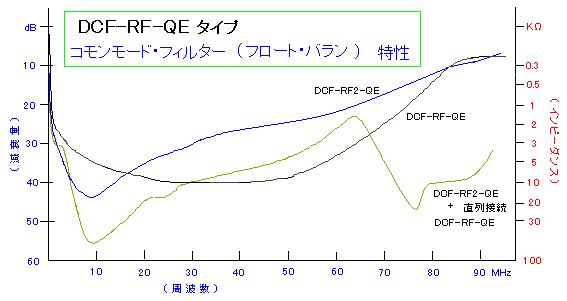

耐入力500Wタイプ　40mmφコア、耐熱同軸 2.5D-QEV使用

1.8～30MHz 帯
    特にローバンドの特性が良好で、ローバンドメイン運用に

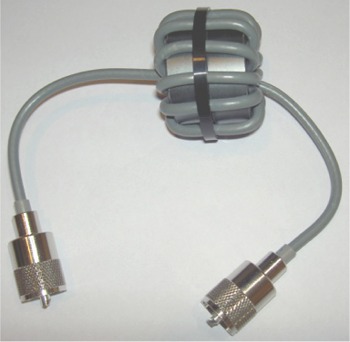

●DCＦ-RF2-QE   \4,515-　
     ■KIT-DCF-RF2-QE 自作部品セット　\3,360-
★WO-DCＦ-RF2-QE 防水タイプ　 \5,775-　

1.8～50MHz 帯
特にミドルバンドの特性が良好で、オールバンド運用に

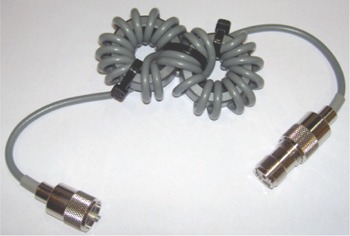

●DCＦ-RF-40LLQE　\5,565-
■KIT-DCF-RF40LLQE 自作部品セット　\3,675-
★WO-DCＦ-RF-40LLQE 防水タイプ　 \7,035-

7～50MHz
   特にハイバンドの特性が良好で、ハイバンドメイン運用に

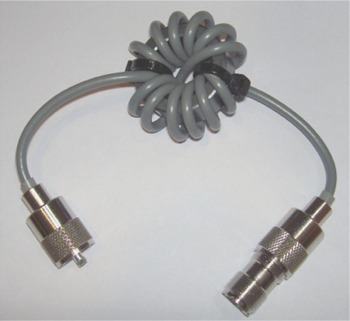

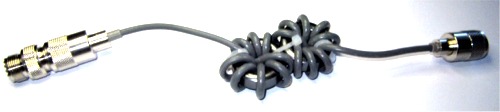

●DCＦ-RF-QEA       \3,675-　
　　■KIT-DCF-RF-QEA 自作部品セット　    \2,520-
★WO-DCＦ-RF-QEA 防水タイプ　 \4,935-　

耐入力500Wタイプ
40mmφコア、テフロン同軸 RG188A/U使用　　　在庫限り

1.8～60MHz帯
●DCＦ-RF-18T 完成品　 \8,400-

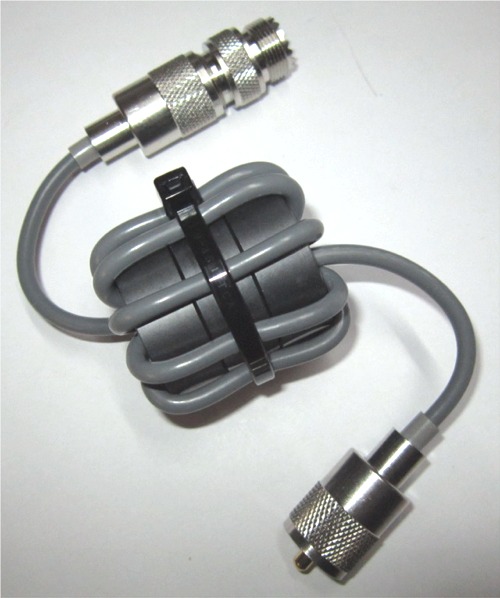

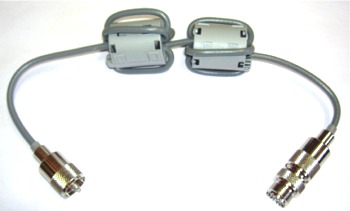

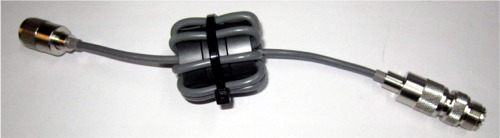

●DCK-RF-2.5D 3.5～30MHz帯
同軸コモンモード・チョーク　\3,360-
クランプフィルター×2個　と
MPP2.5DQEV-1.2m MA-JJの組み合わせ
1.8～50MHz 通過電力　500W

資料は⇒こちら

.

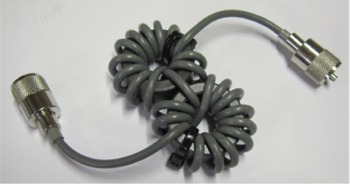

DCF-RF-40LLQE DCF-RF-61LLK

.

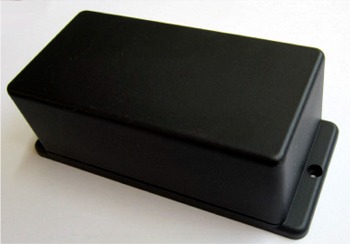

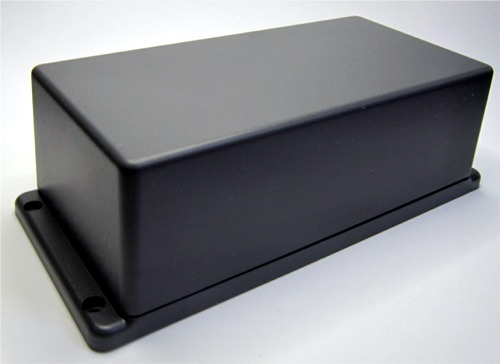

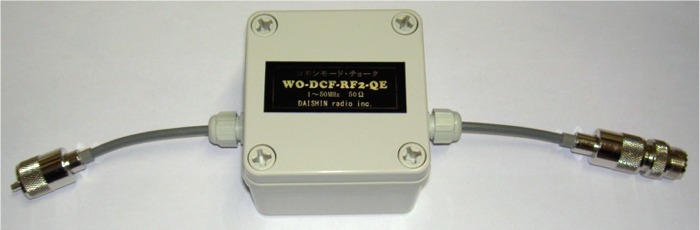

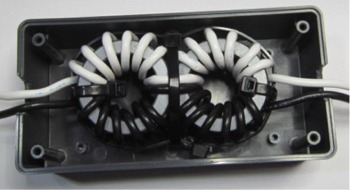

防水タイプ　（防水防塵ボックスへ収納）

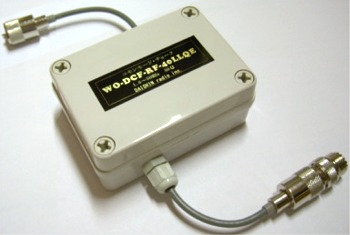

WO-DCF-RF-WKA WO-DCF-RF-K ボックスサイズ：100×100×75mm	WO-DCF-RF-40LLQE ボックスサイズ：80×110×45mm

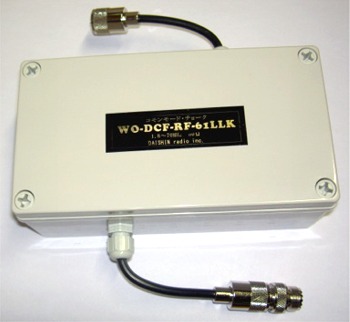

WO-DCF-RF-61LLK ボックスサイズ：100×185×70mm	WO-DCF-RF2-QE WO-DCF-RF-QE ボックスサイズ：80×80×60mm

-------------------------------

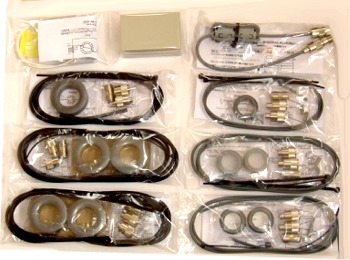

自作部品セット

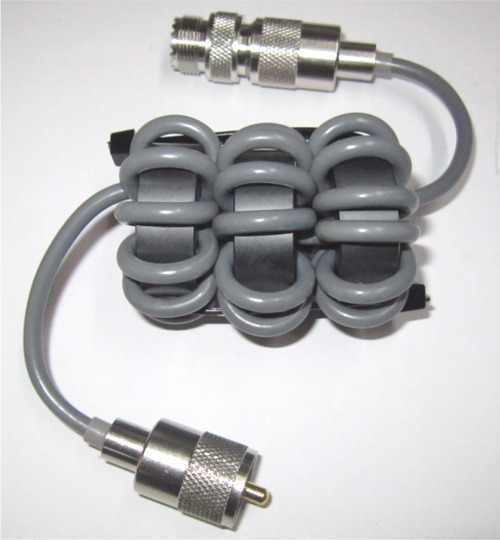

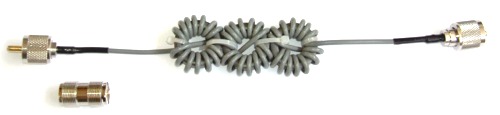

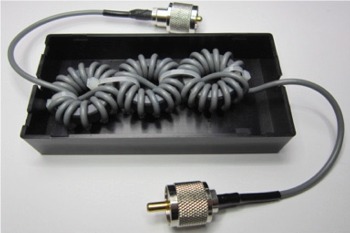

1.8～90MHZ 50Ω100W以下無線機用に 3段構成広帯域高インピーダンスコモンモードチョーク自作部品セット KIT-DCF-RF-29L3 \3,675- 完成品 DCF-RF-29L3 \5,565- アマチュア無線1.8～50MHz帯 HF全バンドのコモンモードインピーダンスが 5KΩ以上と特性が良く強力な効果が期待できます
.	完成サイズ：約 38× 97× 15mm （同軸入出力部を除く）作り方資料⇒こちら

21MHz～50MHz用ハイパワーコモンモード・チョーク　　1KW PEP
● 自作部品セット KIT-DCＦ-RFH-5D \4,515- 完成品　DCＦ-RFH-5D \6,615-
　　　　　作り方資料⇒こちら
.

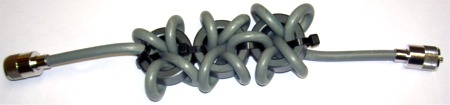

18MHz～50MHz用ハイパワーコモンモード・チョーク　　1KW PEP
● 自作部品セット KIT-DCＦ-RF-40L3-5D \4,200- 完成品　DCＦ-RF-40L3-5D \6,300-
作り方資料⇒こちら

CMC（フロート・バランやコモン・モード・チョーク）のインピーダンスは、3KΩ以上が推奨値です
3KΩは、コモンモード電流を1/10程に抑制できると思われる値で、効果が見込めます

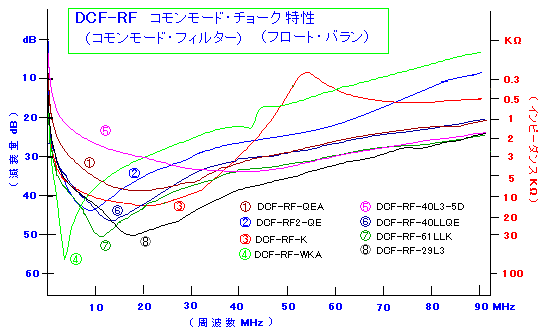

DCFシリーズ　コモンモード・チョーク　インピーダンス（ｋΩ）　代表特性　比較　　50Ω系

周波数　MHZ

0.5

1.9

3.5

MHZ

品

名

品

番

5
0
0
W

DCF-RF-QEA

0.3

0.7

1.4

2.4

4.1

7.7

8.5

7.0

2.9

0.1

イ
ン
ピ
ー
ダ
ン
ス

ｋΩ

DCF-RF2-QE

0.6

1.5

3.0

5.5

11.9

9.0

4.9

3.2

1.5

0.7

DCF-RF-40LLQE

0.6

1.5

3.0

4.9

9.4

20.1

11.5

9.0

2.8

1.1

1
K
W

DCF-RF-K

0.7

1.7

3.5

5.8

8.6

11.9

13.5

10.6

0.5

DCF-RF-WKA

1.2

2.6

5.8

35.2

9.2

3.6

2.19

1.5

0.5

DCF-RF-61LLK

1.8

2.0

4.2

7.1

13.4

26.0

13.1

10.6

3.9

1.7

DCF-RFH-5D

0.8

1.3

1.9

2.8

3.3

3.7

4.1

3.3

DCF-RF-40L3-5D

0.3

0.6

1.1

1.7

2.6

3.3

4.4

4.3

1.6

100
W

DCF-RF-29L3

1.1

2.6

5.0

7.4

10.6

21.2

30.1

27.1

9.9

3.7

高
Ω

DCF-RF2-1D

2.0

4.5

23.3

15.74

5.8

3.6

2.6

1.1

DCF-RF24W-1D

5.4

13.4

48.5

30.5

11.0

5.0

3.4

1.8

0.9

DCF-RF61S-1D

2.9

7.6

19.3

43.8

18.0

7.6

5.3

2.0

1.4

アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます

DCFシリーズ　コモンモード・チョーク許容通過電力連続 W 特性　比較　　50Ω系
周波数　MHZ			0.5	1	1.9	3.5	7	14	21	28	50	90	MHZ
品名品番	5 0 0 W	DCF-RF-QEA	-	-	830	530	330	220	170	150	110	-	許容通過電力連続 W
		DCF-RF2-QE	-	-	890	740	350	290	190	150	120	-
		DCF-RF-40LLQE	-	-	1000	540	320	250	180	170	100	-
	1 K W	DCF-RF-K	-	-	1070	730	580	460	320	290	230	-
		DCF-RF-WKA	-	-	1950	1150	810	490	400	360	240	-
		DCF-RF-61LLK	-	-	2300	1400	980	590	470	410	300	-
		DCF-RFH-5D	-	-	2930	2340	1170	730	580	490	420	-
		DCF-RF-40L3-5D	-	-	4700	2100	1400	1000	700	650	570
	100 W	DCF-RF-29L3	-	-	330	210	110	80	70	50	40	-
	高 Ω	DCF-RF2-1D	-	-	340	240	150	110	80	70	50	-
		DCF-RF24W-1D	-	-	380	230	170	110	100	80	60	-
		DCF-RF61S-1D			320	220	160	100	90	75	60


	コモン・モード・チョークは、2点以上の多点に入れると多バンド広帯域の特性がより良好です同じコモン・モード・チョークを2個または、3個挿入すると、高い周波数側にコモン・モード・インピーダンスも2倍、3倍になるようで、より特性改善が期待できます

ＨＦ帯無線機　高インピーダンス　タイプ　コモンモード・チョーク受信時のコモンモード・ノイズ低減効果も見込めます

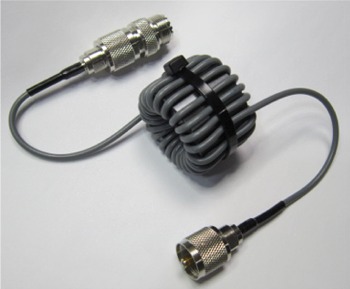

1.9～7MHz帯が10KΩ以上DCF-RF2-1D 完成品 \5,040-

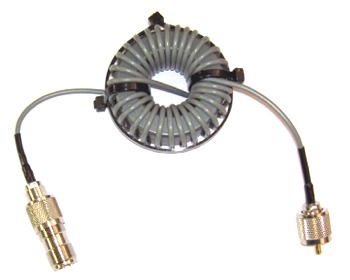

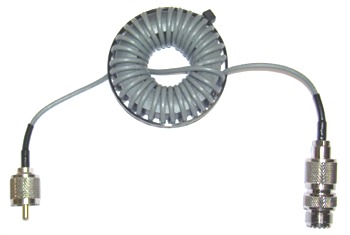

1.9～7MHz帯が10KΩ以上 DCF-RF24W-1D 完成品 \7,245-	1.9～7MHz帯が10KΩ以上　 DCF-RF61S-1D 完成品 \6,825-

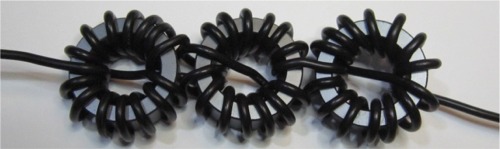

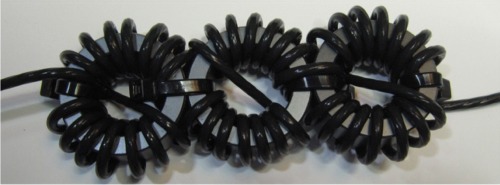

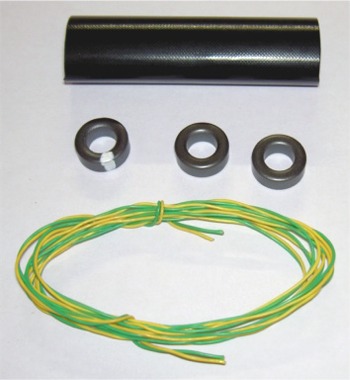

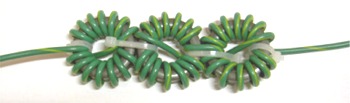

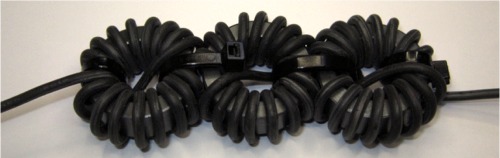

アース用コモンモード・チョーク自作部品セット
KIT-DCE-3　　\1,680-
1.8～90MHZ 3段構成広帯域
高インピーダンスコモンモードチョーク

完成品は、DCE-3 \2,310-

　部　品　表　　

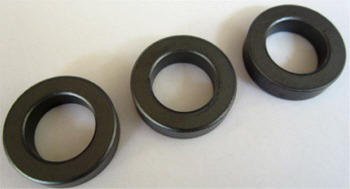

　フェライトコア 2643801002 ---3個

　AWG18(1.0mm) 耐熱被膜線 ---1.9m

　結束バンド ---4本

作り方資料⇒こちら

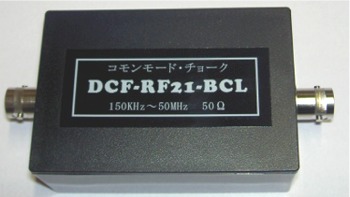

受信コモンモード・ノイズ対策用　150KHz～50MHZ 50Ω
高インピーダンス コモンモード・チョーク(CMC) 　フロート・バラン
DCF-RF21-BCL-BNC \5,355-

周波数：150KHz～50MHZ （コモンモード　 3KΩ以上)
            500KHz～20MHZ （コモンモード 10KΩ以上)
インピーダンス：50Ω
挿入損失：～2MHz -0.15dB以下
                    ～20MHz -0.56dB以下
通過許容電力：10Ｗ MAX
入出力端子：BNC-J型
サイズ：約 75mm× 50mm× 30mm　(突起部を除く）重さ：約　80g
-----------------------------------------------

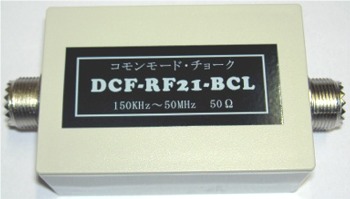

DCF-RF21-BCL \5,355-
入出力端子：M-J型

防水防塵ボックス使用タイプ
        WO-DCF-RF21-BCL (入出力端子：M-J型 )
       WO-DCF-RF21-BCL-BNC (入出力端子：BNC-J型)
                        \6,300-     サイズ：約80×80×60mm(突起部を除く）

------------------------------------------------
75Ωタイプも製作します　100KHz～40MHz 75Ω
高インピーダンス コモンモード・チョーク(CMC) 　フロート・バラン
DCF-RF21-75-BNC \6,300-

F-Jタイプは　DCF-RF-21-75-FJ \6,300-
--------------------------------------------------------------

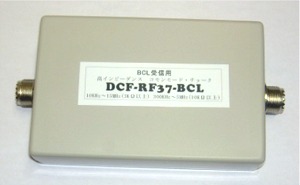

受信コモンモード・ノイズ対策用　10KHz～15MHZ 50Ω 高インピーダンスコモンモード・チョーク(CMC) フロート・バラン DCF-RF37-BCL ￥8,715-
	周波数：10KHz～15MHZ （コモンモード　 3KΩ以上) 300KHz～5MHZ （コモンモード 10KΩ以上) インピーダンス：50Ω 挿入損失：～2MHz -0.18dB以下～10MHz -0.42dB以下通過許容電力：10Ｗ（CW/SSB20W)MAX 入出力端子：M-J型サイズ：約 125mm× 80mm× 32mm　(突起部を除く） ------------------------ DCF-RF37-BCL-BNC ￥8,715- 入出力端子：BNC-J型

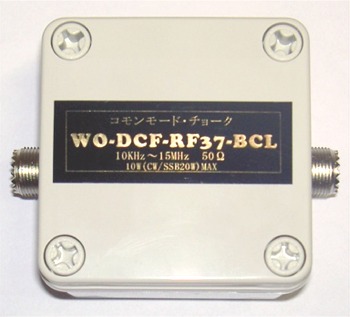

防水防塵ボックスタイプ	防水防塵ボックス使用で、アンテナ直下など屋外設置も可能ですWO-DCF-RF37-BCL　防水タイプ￥9,240- 入出力端子：M-J型サイズ：約80×８０×60mm(突起部を除く）重さ：約240g ---------------------- 入出力端子：BNC-J型 WO-DCF-RF37-BCL-BNC ￥9,240-
