電波障害対策用パーツ DTFシリーズ

ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|

モデルNO. 商品名をクリックしますと、各資料にリンクしています

トラップフィルター(75Ω電流通過型) 地デジ対応

テレビジョン等と受信アンテナの間に挿入し、妨害波を抑制します。
  基本波による混変調に効果があります。
屋内用、屋外用があります。

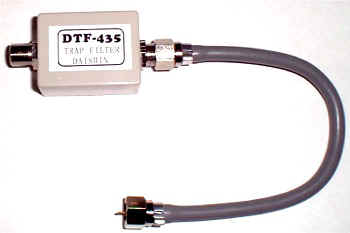

屋内用 地デジ対応 \2,980-(税抜) 減衰量42dB 挿入損失1dB    電流通過型 75Ω

DTF- 50  50MHZ用

DTF-145   145MHZ用

DTF-435  435MHZ用



ご指定周波数で特注承ります
お問い合わせ下さい

★★★ Band Reject Filter DTF-BR シリーズ  帯域阻止フィルタ 地デジ対応★★★

テレビジョン等と受信アンテナの間に挿入し、妨害波を抑制します。
  帯域を減衰させる、バンドリジェクトフィルタです基本波による混変調に効果があります

Band Reject Filter 410~440MHz帯域阻止フィルタ
DTF-435BR        \5,800-(税抜)
通過帯域周波数‥‥‥‥470MHz以上  -3dB以下
阻止帯域周波数‥‥‥‥410~440MHz  -45dB以上
インピーダンス‥‥75Ω  FJ-FJ ( FP-FPコード付)
電圧定在波比‥‥1.8 以下
サイズ‥約 60×40 ×27mm (突起物を除く)
 重さ‥約 90g
DTF-435BR特性図
DTF-435BR写真     資料へ

zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz

485MHz(16CH)以上通過
タイプ 関東管内の地デジ対応
430~460MHz帯域阻止フィルタ
受注製作品   DTF-485BR     \5,800-(税抜)
バンドリジェクトフィルタ     資料へ

●●●  電波障害対策用パーツ  DTF-F シリーズ  ●●●

90MHzハイパスフィルター  地デジ対応
DTF-90F-HP
¥4,800-(税抜)

90MHz以下を減衰させ、以上を通過させるハイパスフィルター
基本波による混変調に効果があります
TV機器の入力端子に挿入します 小型、金属シールドタイプ

減衰特性
   30MHz以下 ・・・ - 70dB 以上
   40MHz ・・・・・・  -60dB
   50MHz  ・・・・・・  -50dB
   60MHz  ・・・・・・ -35dB
   70MHz  ・・・・・・  -20dB
   90MHz  ・・・・・・  -2dB
インピーダンス・・・ 75Ω FP-FJ
電圧定在波比・・・1.8 以下
サイズ 重量・・・ 約 15φ× 55mm  約 30g


.
資料へ

●●●  電波障害対策用パーツ  DTF-F シリーズ 新登場  ●●●

地デジ対応 470MHzハイパスフィルター
470MHz以下を減衰させ、以上を通過させるハイパスフィルター
基本波による混変調に効果があります
TV機器の入力端子に挿入します 小型、金属シールドタイプ

HF~330MHz用に
DTF-470F-HP
¥4,800-(税抜)
  資料へ

.
HF~430MHz用に

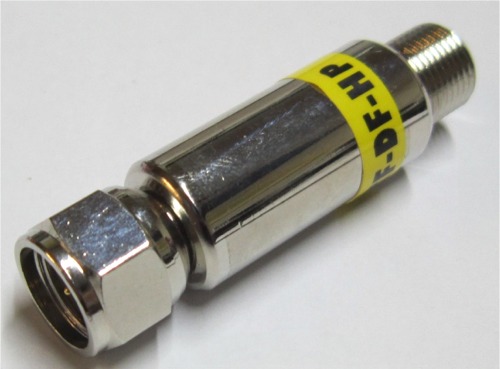

DTF-DF-HP
¥4,800-(税抜)
  資料へ


●●●  電波障害対策用パーツ  DTF-F シリーズ 新登場  ●●●

地デジ対応 430MHz トラップフィルター


430MHz帯を減衰させるトラップフィルターです
基本波による混変調に効果があります
TV機器の入力端子に挿入します 小型、金属シールドタイプ

430MHz用
DTF-430F-TP ¥4,600-(税抜)  資料へ

.

DTF-FPシリーズF型コネクタータイプ) 高信頼のシールドケース内蔵  地デジ対応
テレビジョン等と受信アンテナの間に挿入し、妨害波を抑制します。
基本波による混変調に効果があります。

屋外用トラップフィルター(75Ω) 減衰量55dB 挿入損失3dB  電流通過型  地デジ対応

DTF-50WS-FP 50MHZ用

DTF-145WS-FP 144MHZ用

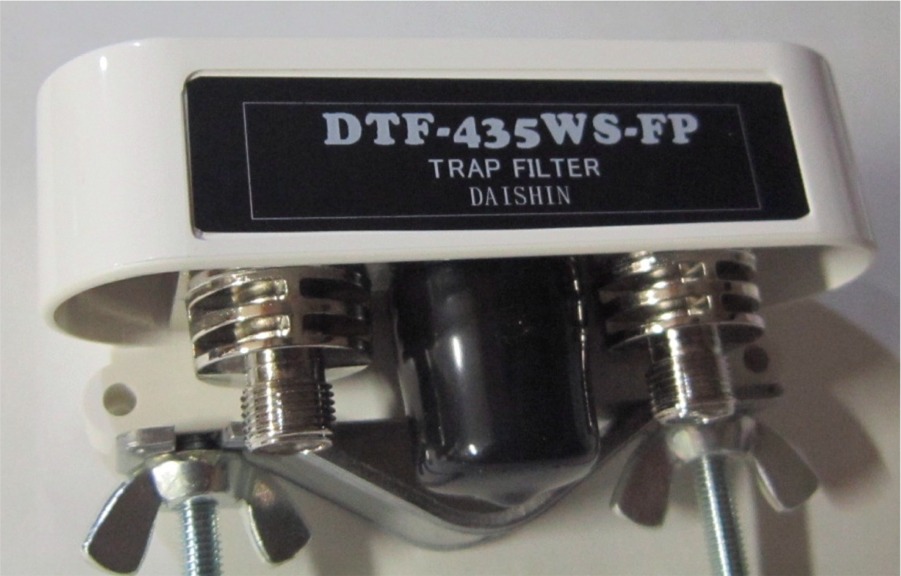

DTF-435WS-FP 430MHZ用


\6,100- (税抜)

fsw

ご指定周波数で特注承ります
お問い合わせ下さい

DTF-453WS-FP \7,600-(税抜)
DTF-458WS-FP
\7,600-(税抜)

 屋外用ハイパスフィルター(75Ω)  減衰量55dB 挿入損失3dB     地デジ対応

DTF-HFWS-FP 1.9~50MHZ用
DTF-VHWS-FP HF~330MHZ用

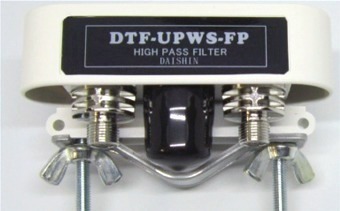

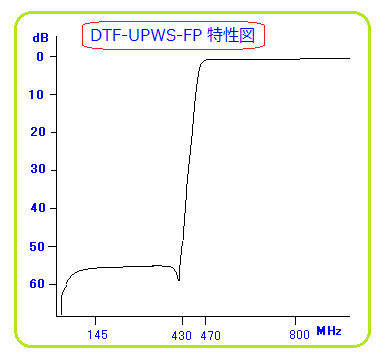

DTF-UPWS-FP  HF~430MHZ用

\6,300-(税抜)



ご指定周波数で特注承ります
お問い合わせ下さい


電波障害対策用パーツ
コモンモードフィルター DCFシリーズは、 ⇒こちらへ

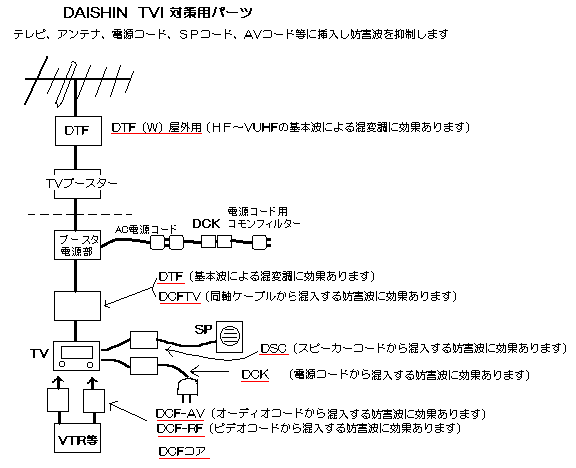

               TVI対策用パーツ

TV受信障害参考リンク

NHK受信障害相談

デジタル放送受信不良・障害対策のノウハウ
総務省関東総合通信局

電波障害の原因とその対策 JARL
