DPAシリーズ受信プリアンプ大進無線手作りオリジナル

手作りオリジナル DPAシリーズ受信アンプ

卓上型受信プリアンプ　　DPA-E シリーズ　新発売

DPA-Sモデルは、一部使用部品の確保が出来なくなり完売製造中止となりました、
後継で、DPA-Eシリーズを新発売いたします、何卒よろしくお願い致します

製造中止品.
DPA-50S/DPA-145S/DPA-145SH/DPA-435S
DPA-50SD/DPA-145SD/DPA-145SDH/DPA-435SD/DPA-1.2GSD
DPA-VUSD

　　ウルトラローノイズモノバンド受信プリアンプ　DPA-E シリーズ　 E-PHEMT
DPA-Eシリーズは、ウルトラローノイズプリアンプです
　高性能E-PHEMTデバイスを使用し、高性能、低雑音、低価格を実現しました

　特長　
　　1、高性能，低雑音、です
　　 2、高感度キャリアコントロールで、送受信の自動切換えができます
　　　3、外部スタンバイ機能を設けていますのでＳＳＢおよびＣＷ運用時の
　　　　　リレーのバタツキや音声のとぎれが完全になくなります
　　　４、電源をOFFにすると、トランシーバーとアンテナがスルーになります

ウルトラローノイズモノバンド受信プリアンプ　
DPA-E モデル E-PHEMT \15,750-

DPA-435E

利得20dB　超ローノイズNF0.3dBタイプ
キャリコン、タイムディレイ、外部スタンバイ機能付
DC11～14V動作サイズ:100Ｗ×150Ｄ×50Ｈmm
ＤＣコード1.5m と　3.5φ2Pプラグ×1が付属しています

モデルNO	周波数	コネクター	通過電力
DPA-50E	50MHZ	Ｍ型	300W
DPA-145E	144MHZ	M型	60W
DPA-435E	430MHZ	Ｍ型	60W
コネクターN型、BNC型でも製作します

（DPA-50 100W以上運用は、外部強制スタンバイで）
上記他ご指定の周波数で特注製作もいたします
DPA-E背面
背面

外部スタンバイ接続資料へ

 別売オプションへ

ウルトラローノイズ　モノバンド超高利得受信プリアンプ
DPA-ED モデル E-PHEMT \22,050-
超高利得40dB(MAX)可変型　超ローノイズＮＦ0.3dBタイプ
キャリコン、タイムディレイ、外部スタンバイ機能付
DC11～14V動作サイズ：100W×150D×50H(mm)
ＤＣコード1.5m と　3.5φ2Pプラグ×1が付属しています

DPA-145ED

　

モデルNO	周波数	コネクター	通過電力
DPA-50ED	50MHZ	Ｍ型	300W
DPA-145ED	144MHZ	M型	60W
DPA-435ED	430MHZ	Ｍ型	60W
コネクターN型、BNC型でも製作します

（DPA-50 100W以上運用は、外部強制スタンバイで）

上記他ご指定の周波数で特注製作もいたします

DPA-E背面
外部スタンバイ接続資料へ

 別売オプションへ

1200MHz帯ウルトラローノイズプリアンプ
DPA-1.2ＧED E-PHEMT \23,100
高利得 30ｄＢ(MAX)可変型　

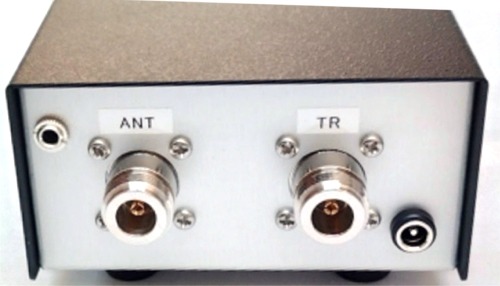

　　 DPA-1.2GED背面

　　資料⇒こちら


卓上型　受信プリアンプ　144/430MHZデュアルバンド用
ご注文は⇒通販法規\| 注文方法\| 注文書\| 問合せ\|

　 V/U デュアルバンド　ウルトラローノイズプリアンプ
DPA-VUED 　E-PHEMT \28,350-
高利得 35ｄＢ(144/430各ゲインVR付）
　入出力コネクター　Ｍ型（共用器内蔵）
　耐入力 60W　　　雑音指数 0.5dBタイプ
　電源 DC11V～14V　
　キャリコン，外部スタンバイ機能付
サイズ:100Ｗ×150Ｄ×50Ｈmm
ＤＣコード1.5m と　3.5φ2Pプラグ×1が付属しています

上記他ご指定の周波数で特注製作もいたします

	資料⇒こちら外部スタンバイ接続資料へ別売オプションへ
	後面

ＨＦトランシーバー用受信アンプ
原材料高騰により価格改定しましたご了承下さい　2007/06/05

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

HFトランシーバー用受信アンプ DPA-WH　500KHZ～56MHZ \18,480- アンプ利得25dB、ゲインコントロール、プリセレクター、キャリコン内蔵、外部スタンバイ機能付、通過電力300W(MAX)、電源DC11～14V動作サイズ：200W×150D×50H(mm) ＤＣコード1.5m と　3.5φ3Pプラグ×1が付属しています

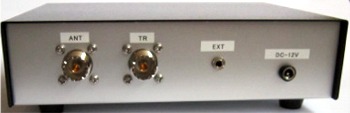

資料⇒こちら外部スタンバイ接続資料へ別売オプションへ	背面

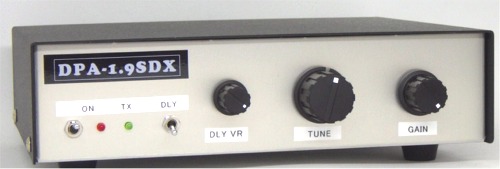

DPA-1.9S　　1.9MHZ用受信アンプ　
　　1.75MHZ～2MHZ \13,440-
　　　　　　25dBアンプ（GAINコントロール付）
　　　　　　プリセレ同調　，ATT(減衰器）、　
　　　　　　キャリコン、外部スタンバイ　機能付
通過電力　300W MAX（100W以上は外部スタンバイで）　
サイズ　200W×150D×50Hmm　
ＤＣコード1.5m と　3.5φ3Pプラグ×1が付属しています

⇒⇒⇒⇒ 超高利得40dB(MAX)タイプ　DPA-1.9SD 　\18,690-

資料⇒こちら

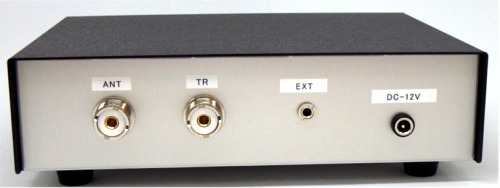

外部スタンバイ接続資料へ

 別売オプションへ

HFモノバンド受信アンプ
モデルNO	周波数	コネクター	通過電力
DPA-1.9S	1.75MHZ～2MHZ	Ｍ型	300W
DPA-3.5S	3.5MHZ～3.81MHZ	Ｍ型	300W
DPA-7S	6MHZ～8MHZ	Ｍ型	300W
（耐入力100W以上は、外部強制スタンバイで）

DPA-1937　1.9/3.5/7 MHz　3バンド対応受信アンプ　
1.75MHz～2MHZ 　3.5MHz～3.81MHz 6MHz～8MHz 　￥19,740-

プリセレ同調、　25dBアンプ（GAINコントロール付）、　
キャリコン、外部スタンバイ　機能付　　入出力端子 M型　
通過電力　300W MAX （100W以上は外部スタンバイで）
サイズ　200W×150D×50Hmm　
ＤＣコード1.5m と　3.5φ3Pプラグ×1が付属しています

資料⇒こちら

外部スタンバイ接続資料へ

別売オプションへ

-6dB帯域幅 (アンプMAX時)
1.9MHZ帯	±16.5 KHz
3.5MHZ帯	±26 KHz
7MHZ帯	±150 KHz

BCL用、長、中、短波、ワイドBAND受信専用アンプ
DPA-100B　150KHZ～100MHZ　 ￥17,430-
プリセレクター内蔵、利得25dB可変型、アンテナ端子M型、DC11～14V動作
AMラジオから FMラジオまで!! サイズ：200W×150D×50H(mm)
ＤＣコード1.5m が付属しています
BAND切替：
A=150～500KHZ, 　B=500KHZ～2MHZ,　 C=2～8MHZ,
D=8～35MHZ, 　 E=35～70MHZ, 　 F=70～100MHZ,

資料⇒こちら　　　

広帯域高利得受信アンプ

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

⇒BCL,SWL受信用機器のページへ

☆DPA-1000W　\10,290-

☆DPA-2.3GWZ ￥12,600-

50KHZ～1900MHZ 10～30dB可変型
DC8～14V BNC端子 MMIC×2使用
ｻｲｽﾞ　50W×50D×27H(mm)
ＤＣコード1.5m が付属しています
資料⇒こちら

N 型端子タイプは、 ☆DPA-N1000W　\10,290-

10MHz ～2300MHz 30dB可変型
GAIN=30dB TYP(10～30dB可変型)
NF=2～5dB TYP 　　　 IP3=12dBmTYP　
OUTPUT=+8dB(MAX)TYP
入出力端子： 50Ω BNC-J型
MMIC×2使用 DC11V～15V 動作
サイズ：約80W×55D×30H(mm) （突起物を除く）
資料へ
