手作りオリジナル BCL,SWL,受信用機器



BCL,SWL,受信専用アンプDPA,  シリーズ   税込価格表示

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

新発売
DC電源同軸重畳方式 アンテナ直下屋外対応型
高利得〜30dB 1MHz〜500MHz 広帯域ローノイズ受信専用アンプ
受注製作  DLA-500W ¥49,500円
(税込)
入出力端子M, N , BNC, SMA で製作します
  DLA-500Wは、アンテナ直下にDLA-500W-LA と,
手元にDLA-500W-BAの2段構成で高感度、高性能、低雑音です
DLA-500W-M
   周波数 =1〜500MHz
  利得 =約30dB±5dB (-dB〜MAX連続可変)
    LAアンプ(AC OFF時)約20dB
  NF= 1dB±0.5dB タイプ

  電源電圧= DC 12V〜18V 120mA

サイズ =
     DLA-500W-LA
            約100×170×45mm  約480g
     DLA-500W-BA
            約 120×85×35mm  約280g
入出力端子M, N , BNC, SMA で製作します

資料➡こちら
 BCL用、長、中、短波、ワイドBAND受信専用アンプ
 35dB超高利得タイプ 150KHZ〜100MHZ
 DPA-100Bの後継機
DPA-100CX  ¥31,240-(税込)
プリセレクター内蔵、利得30dB可変型、
アンテナ端子M型、DC11〜14V動作
資料⇒こちら
AMラジオから FMラジオまで!!
BAND切替:
A=150〜500KHZ,  B=500KHZ〜2MHZ,  C=2〜8MHZ,
D=8〜35MHZ,      E=35〜70MHZ,    F=70〜100MHZ,
サイズ:200W×150D×50H(mm)

DPA-100CX用グッズの紹介

中短波受信用減衰器 ATT-40-M \4,180-(税込)
アンテナ結合カプラ DCA-1   \4,180-(税込)
ANT端子接続   MP3.5-ANT \3,080-(税込)

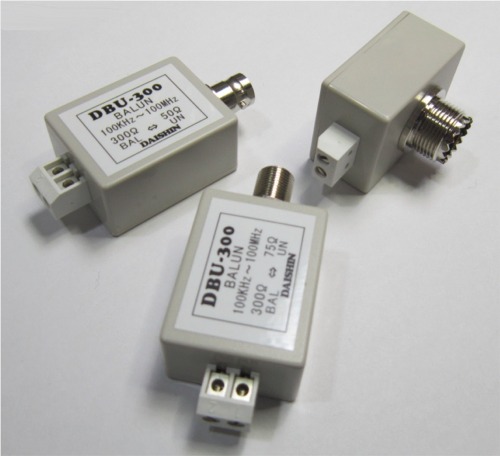

平衡変換整合器 DBU-300   \4,180-(税込)
平衡変換整合器 DBU-600 \4,180-(税込)
資料⇒こちら
jpg
DPA-100B / CX用
静電シールドタイプ 同軸磁界検出型
ループアンテナ
DLA-5D-M \4,400-
(税込)     DLA-5DF-M \4,400-(税込)
DLA-8DF-M \5,280-
(税込)    DLA-10DF-M \5,940-(税込)
資料は⇛こちら
短波〜FM放送〜AIRバンド〜VHF~UHF 連続対応
広帯域 1.7~500MHz 卓上受信プリアンプ トランシーバー対応
DPA-HVUW ¥43,780-(税込)
広帯域 1.7〜500MHz 利得20dB ローノイズタイプ
キャリコン、タイムディレイ、外部スタンバイ機能付 耐入力 60W
DC11〜14V動作    ケースサイズ:100W×150D×50Hmm
入出力端子 M-J  50Ω (N  BNCでも製作致します)

DCコード1.5m と 3.5φ2Pプラグ×1が付属しています
資料⇒こちら
DPA-HVUW     代表特性
周波数  MHz 1.8 3.5 7.0 10 14 18 21 24 28 50 90 144 430 450 500
利得
dB
22.1 25.3 26.5 25.8 25.6 25.5 25.5 25.4 25.3 25.2 24.4 23.5 20.4 20.3 20.0
雑音指数 dB 3.5 3.0 2.6 2.4 2.1 1.8 1.7 1.6 1.5 1.0 0.7 0.6 1.0 1.0 1.1

AMラジオ帯用受信専用アンプ  新タイプ
AMラジオ帯用  同調型
500KHZ〜1900KHZ
高利得 0〜35dB(連続可変)
DPA-AMX \19,800-(税込)
資料⇒こちら
入出力端子 M型 N型  BNC型 ご指定下さい
同調回路内蔵で、高利得で、混信に強く、
ゲイン調整機能、スルー回路付で最適良好、
アルミダイキャストケースで、高強度、高特性
周波数: 500KHZ〜1900KHZ 同調型
利得: 0〜35dB 連続可変
電源: DC11〜14V 60mA
アンテナ入出力: M、 N 、BNC 指定端子 50Ω
サイズ: 120W×85D×35H mm
重量: 約 300g
帯域通過フィルタ内蔵型
500KHZ〜1900KHZ
高利得 10〜30dB(連続可変)
DPA-AM-BPX
\26,400-(税込)

入出力端子 M型 N型  BNC型 ご指定下さい
帯域通過フィルタ内蔵で、高利得、混信に強く、
ゲイン調整機能、スルー回路付で最適良好、
アルミダイキャストケースで、高強度、高特性
資料⇒こちら

*****************************

別売:ACアダプター  VSM-932  \2,310-(税込)
F型75Ωも製作します
----------- 完売御礼 ------------
AMラジオ帯用  同調型受信専用アンプ
500KHZ〜1900KHZ
   高利得 0〜30dB(連続可変)
DPA-AMG   \14,300-(税込)
入出力端子 M型 N型  BNC型 ご指定下さい
同調回路内蔵で、高利得で、混信に強く、
ゲイン調整機能、スルー回路付で最適良好、
アルミダイキャストケースで、高強度、高特性

後継機種はDPA-AMX

jpg

資料⇒こちら

AMラジオ帯用受信アンプ

中波帯 AMラジオ帯用  受信専用アンプ
DPR-519-AM  \38,500-(税込)
高利得、高出力型、高利得35dB
500KHZ〜1900KHZ帯域通過フィルターを内蔵し、
帯域外の混信に強く、安定した受信が出来ます

周波数:500KHz〜1900KHz
超高利得:35dB(10dB〜MAX 連続可変)
最大出力:3dBm以上
アンテナ入出力:BNC-J 型端子 50Ω
電源電圧:6V〜14V 100mA
サイズ:120W×85D×35H mm
 重量:約250g
別売:ACアダプター   VSM-932  \2,310-(税込)

75Ω F-Jタイプ  DPR-519-AM-F  \41,800-(税込)
資料⇒こちら


資料⇒こちら

BCL用、長波、中波、LOW BAND 受信専用周波数コンバーター

 DFC-28M    ¥17,380-(税込)
20KHZ〜2000KHZ28.02MHZ〜30MHZ
アルミダイキャストケースで、高強度、高特性です

DBM採用で混変調特性が良い
局部発振周波数:28MHZ
 入出力端子 50Ω M/N/BNC ご指定下さい
電源:DC8〜14V 40mA
    サイズ:120W×85D×35H(mm) 重量:約280g



資料⇒こちら


DFC-28Mの10MHzタイプも製作致します
DFC-10M  ¥17,380-(税込)

20KHz〜2000KHz10.02MHz〜12MHz
アルミダイキャストケースで、高強度、高特性です
入出力端子50Ω M 、N、 BNC ご指定下さい
---新タイプ ANT-RX スルー機能---
受注製作
DFC-50R ¥20,680-(税込)

20KHZ〜20MHz50.02MHz〜70MHz
アルミダイキャストケースで、高強度、高特性です
入出力端子50Ω M 、N、 BNC ご指定下さい
資料⇒こちら


ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

FMラジオ帯用、 受信専用周波数コンバーター
FREQUENCY CONVERTER


76MHZ〜90MHZ ⇒ 91MHZ〜105MHZ

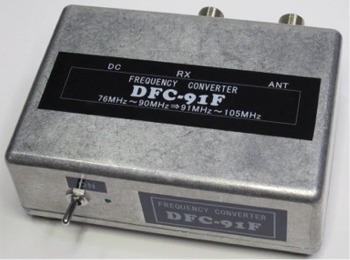

DFC-91F ¥18,700-(税込)

     海外仕様のFMラジオで日本のFMラジオが受信できます

周波数変換: 76MHZ〜90MHZ⇒91MHZ〜105MHZ
入出力端子: F-J型  75Ω
局部発振周波数:15MHZ
電源:DC8〜14V 80mA

サイズ:100W×70D×32H mm
           120W×85D×35H mm

重量:約260g
別売
 ACアダプター VSM-932 ¥2,310-(税込)

 資料⇒こちらへ

---新タイプ ANT-RX スルー機能---

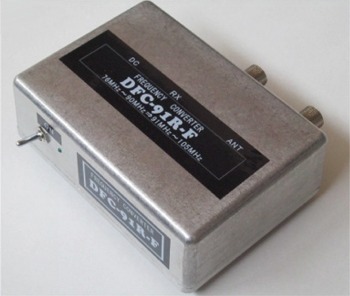

DFC-91R-F 20,680-(税込)
  海外仕様のFMラジオで日本のFMラジオが受信できます

周波数変換: 76MHZ〜90MHZ⇒91MHZ〜105MHZ
入出力端子: F-J型  75Ω
局部発振周波数:15MHZ
電源:DC8〜14V 80mA
サイズ:100W×70D×32H mm
           120W×85D×35H mm

重量:約260g
別売
 ACアダプター VSM-932 ¥2,310-(税込)

資料⇒こちら
jpg


FM補完放送FMラジオ帯対応
---新タイプ ANT-RX スルー機能---
90MHz〜100MHz⇒80MHz〜90MHz

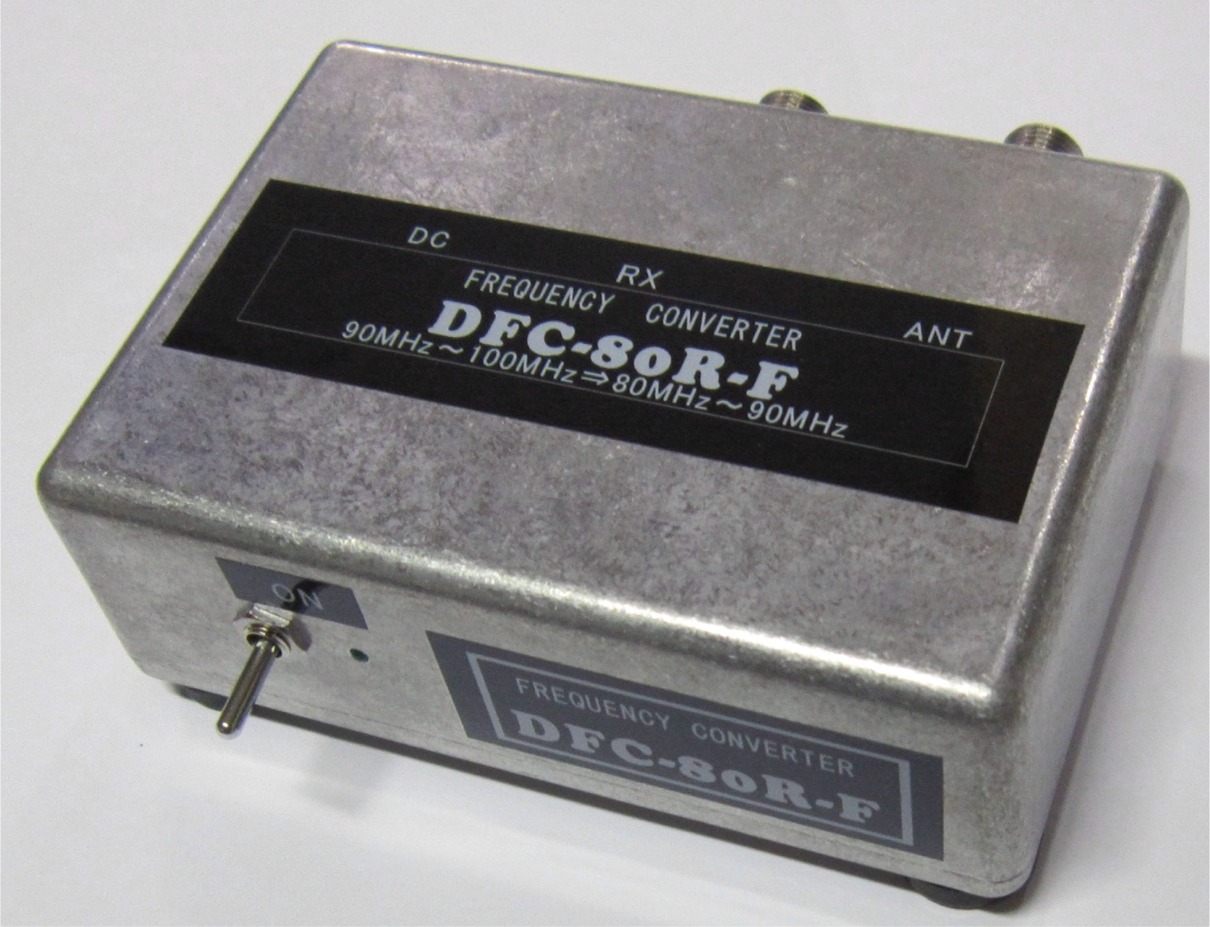

DFC-80R-F20,680-(税込)

周波数変換: 90MHZ〜100MHZ⇒80MHZ〜90MHZ
入出力端子: F-J型  75Ω
局部発振周波数:10MHZ
電源:DC8〜14V 90mA
サイズ:100W×70D×32H mm
           120W×85D×35H mm

重量:約260g
別売
 ACアダプター VSM-932 ¥2,310-(税込)

資料⇒こちら
JPG

広帯域高利得受信アンプ WIDE PRI AMP
受信機、測定器、TVやラジオのヘッドアンプに

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

50KHZ〜1900MHZ 10〜30dB可変型
DPA-1000Wa \10,780-(税込)
入出力端子 M型 N型  BNC型 SMA型ご指定下さい

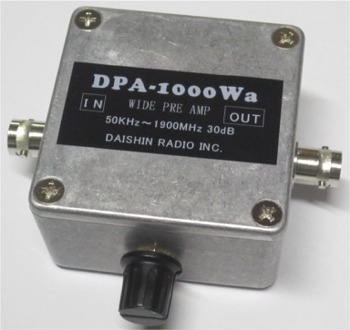

DPA-1000Wa-BNCの写真

DC8〜14V MMIC×2使用
ケースサイズ60W×60D×35H(mm)
 資料⇒こちら

-------------------------------------
DPA-1000Waの下側周波数拡張タイプ
  20KHZ〜1900MHZ 10〜30dB可変型
DPA-1000Wb \12,100-(税込)
------------------------------------

DPA-1000Wのスルー機能付き
20KHZ〜1000MHZ 10〜30dB可変型
DPA-1GWR
\15,180- 価格改定\18,480-(税込)

ANT-RX スルー機能  DC11V〜15V 動作 70mA
サイズ:約120W・85D・35H mm
入出力端子 M型 N型  BNC型 SMA型ご指定下さい
資料⇒こちら

JPG
20KHZ〜1900MHZ 10〜30dB可変型

受信機、測定器、TVやAM,FMラジオのヘッドアンプに

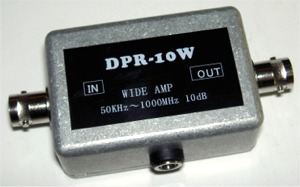

DPR-10W  ¥8,580-(税込)
50KHz 〜1000MHz
GAIN=10dB   NF=3〜5dB   IP3=25dB
入出力端子: 50Ω BNC-J型     DC8V〜14V 動作
サイズ:約60W×40D×27H(mm) (突起物を除く)


資料へ



10MHz 〜2300MHz  30dB可変型
DPA-2.3GWZ  ¥13,200- (税込)
GAIN=30dB TYP(10〜30dB可変型)
  NF=2〜5dB TYP     IP3=12dBmTYP
OUTPUT=+8dB(MAX)TYP
入出力端子: 50Ω BNC-J型
MMIC×2使用   DC11V〜15V 動作
サイズ:約80W×55D×30H(mm) (突起物を除く)
資料へ


5MHZ〜3GHZ 15dB±5dB
DPR-3GW  \9,680-(税込)

DC8〜14V SMA端子 MMIC使用
サイズ 55W×80D×30H(mm)
資料⇒こちら



50KHZ〜1900MHZ 15dB±5dB
DPR-1.9GW    \8,580-(税込)

DC8〜14V BNC端子 MMIC使用
サイズ 55W×80D×30H(mm)
資料⇒こちら

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

Low insertion loss Bandpass Filter for Receiver
低挿入損失 受信機用 帯域通過バンドパスフィルタ  DRFシリーズ
\6,050-(税込)〜
挿入損失-1dB 以内 / VSWR 1.2 以下      サイズ : 60W:40D:27Hmm (突起物を除く) 重さ:約90g

広帯域受信機器やWIDE AMPの入力側に挿入して、帯域外の強力な電波からの抑圧混変調などを抑制し、受信機や広帯域アンプなどの受信特性改善に効果が見込めます



モデル 通過帯域 Ω 入出力端子

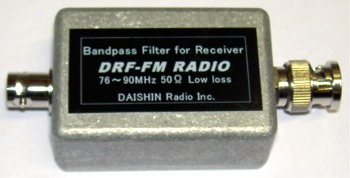

  DRF-FM RADIO-BNCP 76〜90MHz 50Ω BNCJ-BNCP  \6,050-(税込) 挿入
損失
-1dB

-----

VSWR
1.2
DRF-FM RADIO-W-BNCP 76〜100MHz

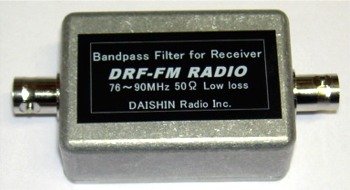

DRF-FM RADIO-BNCJ 76〜90MHz 50Ω BNCJ-BNCJ
DRF-FM RADIO-W-BNCJ 76〜100MHz

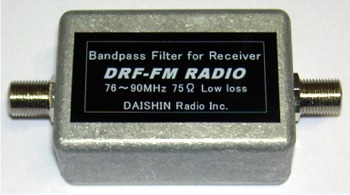

  DRF-FM RADIO-FJ 76〜90MHz 75Ω FJ-FJ
DRF-FM RADIO-W-FJ 76〜100MHz
 \8,250-
(税込)
DRF-VHF AIR-BNCP 108〜138MHz 50Ω BNCJ-BNCP
DRF-VHF AIR-V2BNCJ 108〜138MHz 50Ω BNCJ-BNCJ

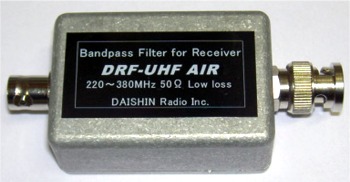

DRF-UHF AIR-BNCP 220〜380MHz 50Ω BNCJ-BNCP
  DRF-UHF AIR-BNCJ 220〜380MHz 50Ω BNCJ-BNCJ

ご要望の周波数でも特注製作します                                    2010/03

Bandpass Filter  DRF
シリーズ Sタイプ  \9,350-(税込) 〜
 サイズ :約 55W:40D:30Hmm (突起物を除く) 重さ:約60g〜
アルミケース
Bandpass Filter
DRF-VHF-AIR-S-BNC \9,350-(税込)
DRF-UHF-AIR-S-BNC \10,450-(税込)
BNC / M / N / SMAで製作します

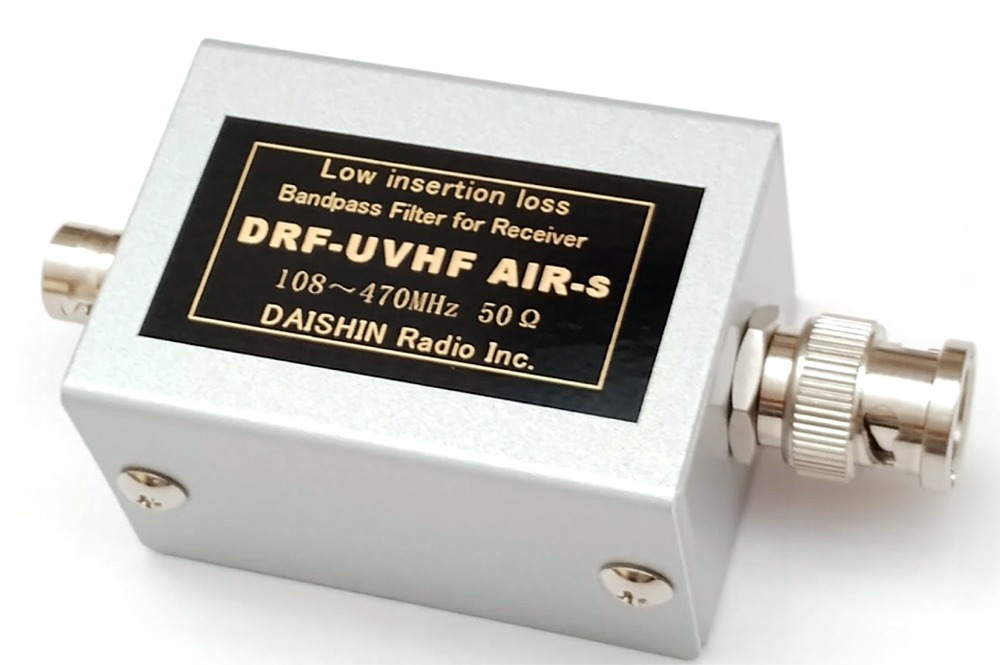

受注製作 Bandpass Filter
DRF-UVHF-AIR-S-BNC
¥14,300円(税込)

108MHz〜470MHz
ケースサイズ:約55W×40D×30H mm  65g〜
BNC / M / N / SMAで製作します
資料⇒こちら
AMラジオ 帯域通過バンドパスフィルター
Low insertion loss
 Bandpass Filter for Receiver  500KHz〜1900KHz
受信用 AMラジオバンド帯域通過フィルター

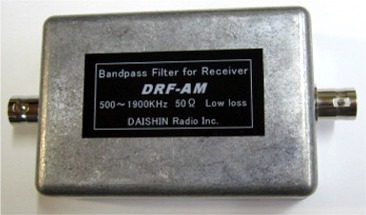

DRF-AM-BNCJ

価格改定 \9,680-(税込)
500KHz〜1900KHz バンドパスフィルタ
資料⇒こちら
M / N / SMAでも製作します
DRF-AM-FJ 75Ωも製作します


受信用 RFスイッチ 挿入経路切替器  RF Switch for Receiver
DRS-532
    \7,260-(税込)

受信アンプ、フィルタ、ATTなどの、コンポーネント機器を接続して、
@挿入経由、A直結スルー、B終端抵抗回路切断の3切替が出来ます


詳細は⇒こちらへ

DRS-532
★周波数範囲: DC〜900MHz
★挿入損失:   0.2dB(100MHz以下)
                     0.5dB(900MHz以下)
          0.9dB(1.2GHz以下)
★最大通過電力: 25dBm  316mW
切換回路数:3接点2回路
入出力インピーダンス: 50Ω
★S・W・R : 1.8以下
アイソレーション:  50dB(200MHz以下)
                             40dB(700MHz以下)
                  38dB(900MHz以下)
                  32dB(1.2GHz以下)
★入出力接栓: BNC-J
★サイズ60×60×35mm 突起物を除く
★重量:約180g

M-Jタイプも製作します  DRS-532 -M \7,260-(税込)
75Ω F-Jタイプも製作します DRS-732  \7,260-(税込)

受信専用アンプ DPR-Z シリーズ  受注品

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|


SUPER HEMT スーパーローノイズプリアンプ    2022/04/01価格改定

  DPR-Z   \20,680-(税込)
 10〜900MHZ 内のご指定の周波数で承ります
高利得 20dB 高感度、高性能、低雑音です
アルミダイキャストケースで、高強度、高特性です
周波数 10〜900MHZ 内の一指定の周波数
入出力端子 50Ω  BNC-J型 ( M  、N 型 可)
利得    20dB タイプ
雑音指数 0.3dB タイプ
電源電圧 DC8V〜16V 20mA以下
サイズ:80W・55D・30H mm

別売:ACアダプター  VSM-932  \2,310-(税込)



写真クリック拡大します

資料⇒こちら

--------------------------------------------------
 DPR-ZにIN-OUT スルー機能追加タイプ 指定周波数で承ります
 DPR-ZR 10~500MHz  26,180(税込)
 DPR-ZRU 500~1300MHz  28,380(税込)
サイズ:約120W×85D×35H(mm)
入出力端子 N型  BNC型 SMA型ご指定下さい

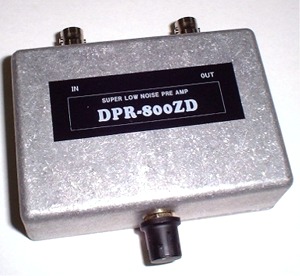

超高利得タイプ
DPR-ZD  \27,280-(税込)

 10〜900MHZ 内のご指定の周波数で承ります
超高利得 35dB 高感度、高性能、低雑音です
アルミダイキャストケースで、高強度、高特性です

  周波数 10〜900MHZ 内の一指定の周波数
入出力端子 50Ω  BNC-J型 ( M  、N 型 可)
利得   〜35dB 可変タイプ
雑音指数 0.3dB タイプ
電源電圧 DC8V〜16V 55mA
サイズ:100W・70D・32H mm

別売:ACアダプター  VSM-932  \2,310- (税込)


資料は⇒こちら


資料は⇒こちら

---------------------------------------------------
 DPR-ZDに、IN-OUT スルー機能追加タイプ
指定周波数で承ります

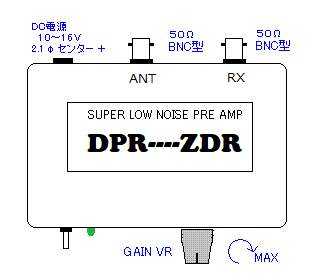

DPR-ZDR
10~500MHz  32,780(税込)
資料⇒こちら

 DPR-ZDRU 500~1300MHz  34,980(税込)

サイズ:約120W×85D×35H(mm)

入出力端子 N型  BNC型 SMA型ご指定下さい

受信専用アンプ DPR, シリーズ

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

AMラジオ帯用受信アンプ

中波帯 AMラジオ帯用  受信専用アンプ
DPR-519-AM  \38,500-(税込)
高利得、高出力型、高利得35dB
500KHZ〜1900KHZ帯域通過フィルターを内蔵し、
帯域外の混信に強く、安定した受信が出来ます

周波数:500KHz〜1900KHz
超高利得:35dB(10dB〜MAX 連続可変)
最大出力:3dBm以上
アンテナ入出力:BNC-J 型端子 50Ω
電源電圧:6V〜14V 100mA
サイズ:120W×85D×35H mm
 重量:約250g
別売:ACアダプター   VSM-932  \2,310-(税込)

75Ω F-Jタイプ  DPR-519-AM-F  \41,800-(税込)
資料⇒こちら


資料⇒こちら

FMラジオ帯受信専用アンプ
アンテナからの超微弱な信号を増幅してより良い受信性能が得られます
(注意)有線などの強力な信号のブースタ用途には不向きです


 FM放送帯受信専用 ローノイズアンプ
DPR-80G \20,680-(税込)

周波数:76〜100MHz 同調型
超高利得:〜30dB連続可変
電源電圧:11V〜14V 90mA
サイズ:120W×85D×35H mm
アンテナ入出力:F-J 型端子 75Ω
別売:ACアダプター  VSM-932  \2,310-(税込)


jpg

資料⇒こちら

アンテナ端子 BNC-J  50Ω タイプもあります

DPR-80G-BNC \20,680-(税込)

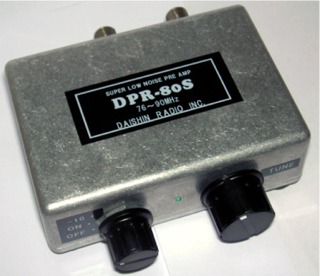

DPR-80Sは完売しました
後継機はDPR-80Gになります
DPR-80S \12,980-(税込)
SUPER HEMT スーパーローノイズプリアンプ
周波数:76〜90MHz 同調型
超高利得:30dB(MAX) 、-10dB(20dB)切替型
電源電圧:10V〜14V 60mA
サイズ:100W×70D×32H mm
アンテナ入出力:F-J 型端子 75Ω


資料⇒こちら

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

FMラジオ帯受信専用アンプ
アンテナからの超微弱な信号を増幅してより良い受信性能が得られます
(注意)有線などの強力な信号のブースタ用途には不向きです

76〜90MHz帯域通過フィルターを内蔵タイプ、
帯域外の混信に強く、安定した受信が出来ます

DPR-80BP
-FJ \22,000-(税込)
SUPER HEMT ローノイズ受信アンプ
  周波数:76〜90MHz BP
超高利得:〜30dB連続可変
NF: 0.8dBTYP
電源電圧:11V〜14V 92mA
サイズ:120W×85D×35H mm
アンテナ入出力:F-J 型端子 75Ω
資料⇒こちら

別売:ACアダプター   VSM-932  \2,310-(税込)
DPR-80BP-BNC(50Ω)
も製作します
上記FM補完放送FMラジオ帯対応
76〜100MHz帯域通過フィルターを内蔵タイプ

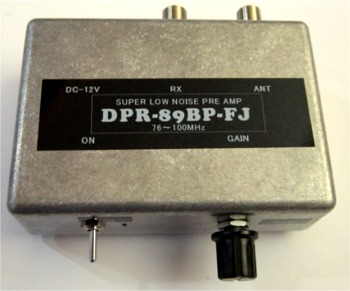

DPR-89BP
-FJ \23,100-(税込)
SUPER HEMT ローノイズ受信アンプ
資料⇒こちら
別売:ACアダプター VSM-932  \2,310-(税込)
DPR-89BP-BNC(50Ω)も製作します
写真

jpg

完売御礼

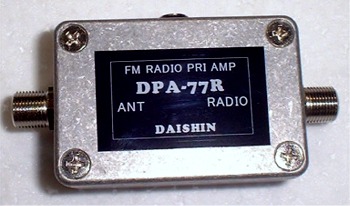

DPA-77R
   \8,580-(税込)

周波数‥‥76MHz〜90MHz
利得‥‥‥20dB
NF‥‥‥0.8dB TYP
入出力端子・・・・F-J型  75Ω
電源‥‥‥DC6〜14V  (35mA)
サイズ・・・60W・40D・27H mm
(突起物を除く)


資料⇒こちら

 完売御礼
FM補完放送FMラジオ帯対応
76〜100MHz帯域通過フィルターを内蔵タイプ

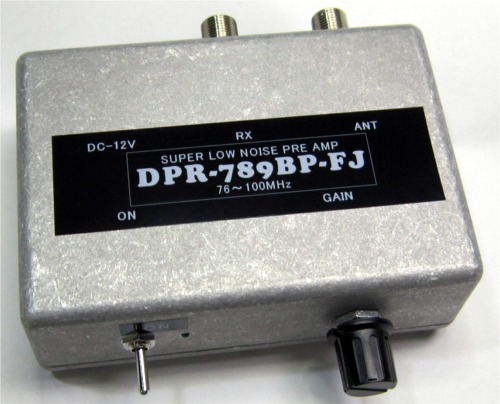

DPR-789BP
-FJ \15,180-(税込)
SUPER HEMT ローノイズ受信アンプ
周波数:76〜100MHz BP
超高利得:〜20dB連続可変
NF: 0.8dBTYP
電源電圧:11V〜14V 55mA
サイズ:100W×70D×32H mm
           120W×85D×35H mm

アンテナ入出力:F-J 型端子
資料⇒こちら

BNC-J型も承ります=DPR-789BP-BNC 50Ω

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

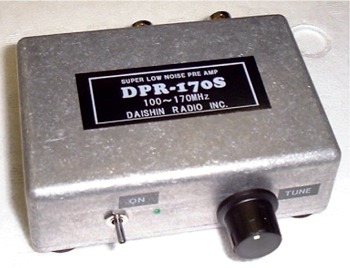

100〜170MHz VHF帯受信専用アンプ

DPR-170S \18,480円(税込)

SUPER HEMT スーパーローノイズプリアンプ
周波数:100〜170MHz 同調型
超高利得:20dB
電源電圧:11V〜14V 100mA
サイズ:120W×85D×35H mm
アンテナ入出力:BNC-J 型端子 50Ω

別売:ACアダプター   VSM-932  \2,310-(税込)

資料⇒こちら

受注製作 VHF AIR BAND 用

108〜138MHz帯域通過フィルターを内蔵タイプ、
帯域外の混信に強く、安定した受信が出来ます

DPR-VHF AIR
-BP \24,200-(税込)
SUPER HEMT ローノイズ受信アンプ
周波数:108〜138MHz BP
超高利得:〜30dB連続可変
NF: 0.8dBTYP
電源電圧:11V〜14V 92mA
サイズ:100W×70D×32H mm
           120W×85D×35H mm

アンテナ入出力:BNC-J 型端子 50Ω

別売:ACアダプター   VSM-932  \2,310-(税込)

   資料⇒こちら

写真
100MHz〜500MHz VHF〜UHF帯対応受信専用アンプ
受注製作  UV AIR BAND対応
DPR-UV-
BP
\28,600-(税込)
100〜500MHz帯域通過フィルターを内蔵タイプ、
帯域外の混信に強く、安定した受信が出来ます
資料⇒こちら



ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

SWL,BCL受信用便利グッズ ANTTENA CONBINER/SPITTER

1本のアンテナを2台の受信機に分配
or
2本のアンテナを1台の受信機に接続

受信アンテナ用2合成/分配器
周波数帯域:100KHZ〜100MHZ  50Ω M型
DSL-552    ¥9,350-税込)
資料⇒こちら
///////////////////////////////////////////
DSH-552   ¥9,350-税込)
周波数帯域:10MHZ〜1000MHZ  50Ω BNC型
資料⇒こちら


------受注製作品-------
DSL-552LF-BNC  ¥12,100税込)  資料⇒こちら
周波数帯域:20KHz〜100MHz  50Ω BNC型
(M型 N型も製作いたします)


1本のアンテナを4台の受信機に分配
or
4本のアンテナを1台の受信機に接続

受信アンテナ用4合成/分配器
周波数帯域:100KHZ〜100MHZ  50Ω M型

DSL-554   ¥12,100-税込)
ダミー抵抗DM-50A(\500)X2付     資料⇒こちら
------------------------------------------
DSL-554LF \15,400(税込)
周波数帯域:20KHz〜100MHz 50Ω  資料⇒こちら

///////////////////////////////////////////

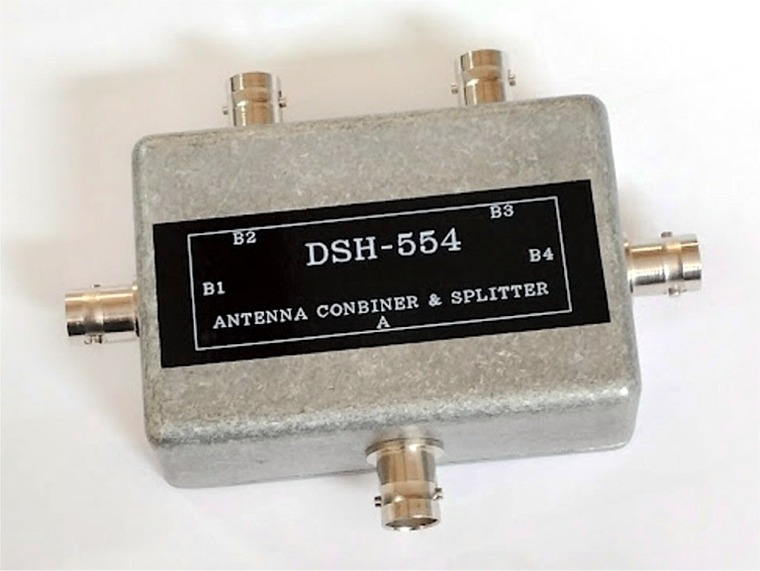

DSH-554   ¥12,100税込)
周波数帯域:10MHZ〜1000MHZ  50Ω BNC型
ダミー抵抗DR-50BNC(\1000)X2付      資料⇒こちら



BNC型も製作します
DSL-554-BNC資料⇒こちら

------受注製作品-------

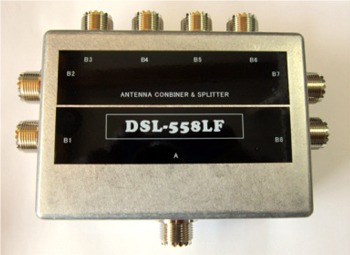

受信アンテナ用 8合成/分配器

周波数帯域:20KHZ〜100MHZ  50Ω M型

DSL-558LF   ¥20,680-税込)
資料⇒こちら

BNC型も製作します

SWL,BCL受信用便利グッズ

完売済み
BCL ANTENNA TUNER
受信専用 BCL アンテナチューナー

DAT-30BCL-M

周波数:500KHZ〜30MHZ
調整範囲: 20〜500Ω不平衡
アンテナ入出力: M型端子
電源電圧: DC11〜15V動作

  \10,290-

 入出力端子BNC型でも承ります \10,290-







資料⇒こちら

完売済み

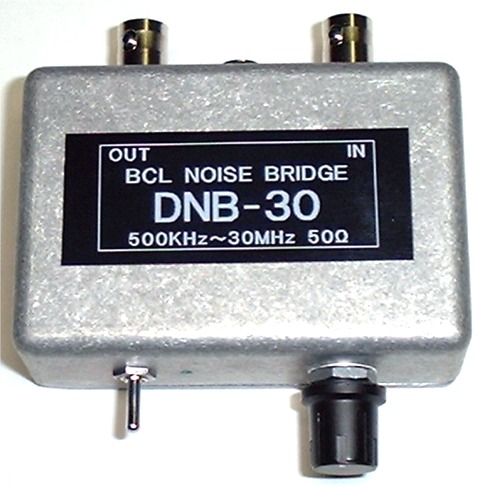

BCL NOISE BRIDGE
DAT-30BCL用 ノイズブリッジ

DNB-30

周波数:500KHZ〜30MHZ
 50Ω不平衡
入出力: BNC端子
電源電圧: DC9〜15V動作


資料⇒こちら

SWL,BCL受信用便利グッズ      filter   8月1日より価格改定

ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

high pass filter

ハイパスフィルタ

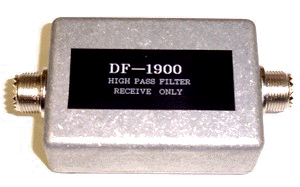

DF-1900
受信専用
\14,300- \16,500-(税込)
AM放送帯を減衰させ、1900KHZ以上を通過させるフィルター

減衰量
1500KHz⇒-60db 1600KHz⇒-46dB
1700KHz⇒-30db 1800KHz⇒-13dB
1900KHz⇒-5dB     3MHz⇒-1.5dB

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm

BNC型もご注文承ります


資料⇒こちら

 受注製作品 ハイパスフィルタ
\20,900-(税込)
50Ω入出力端子 M型 N型  BNC型 SMA型ご指定下さい

DF-20MHz-HPF 受信専用
20MHz以下を減衰させ、
20MHz以上を通過させるハイパスフィルターです
減衰量
20MHZ⇒-3db以下 21MHZ〜400MHz⇒-2dB以下
18MHz⇒-15dB   16MHz⇒-40dB   15MHz⇒-50dB
14MHz⇒-60dB   13MHz⇒-70dB

ご要望の周波数でも特注製作します


アルミダイキャストケース使用
 サイズ:55W:80D:30H mm


low pass filter                     8月1日より価格改定

ローパスフィルタ

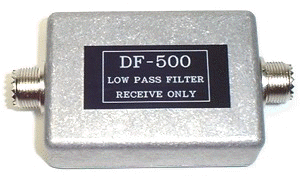

DF-500-LPF
受信専用
\14,300- \16,500-(税込)
AM放送帯を減衰させ、500KHZ以下を通過させるフィルター

減衰量
500KHZ⇒-2db 600KHZ⇒-30dB
700KHZ⇒-50dB   800KHZ⇒-70dB

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm



資料⇒こちら

ローパスフィルタ

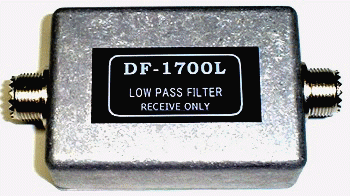

DF-1700L
受信専用
\14,300- \16,500-(税込)
AM放送帯以下を通過させ、
1700KHZ以上を減衰させるフィルター

減衰量
〜1600KHZ⇒-2dB 以下 、1700KHZ⇒-3db
1800KHZ⇒-7dB、1900KHZ⇒-19dB  2MHZ⇒-30dB
2.1MHZ⇒-40dB、2.2MHZ⇒-50dB  2.3MHZ⇒-60dB

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm
BNC型 N型 もご注文承ります



資料⇒こちら

ローパスフィルタ

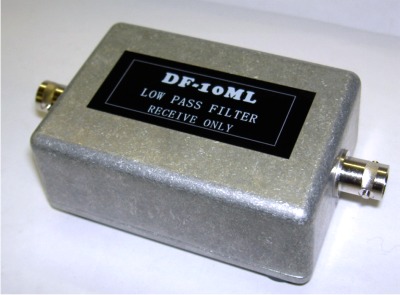

DF-10ML
BNC 受信専用
\14,300- \16,500-(税込)

DF-10ML-BNCは、10MHz以上を減衰させ、
10MHz以下を通過させるローパスフィルターです

減衰量
〜9.2MHz⇒-2dB 以下、10MHz⇒-3db、
10.5MHz⇒-9dB、11MHz⇒-19dB  、11.5MHz⇒-28.5dB
12MHz⇒-36dB、13MHz⇒-50.5dB、14.5MHz⇒-80dB

50Ω BNC型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm
M型 N型 もご注文承ります


資料⇒こちら

受注製作品 ローパスフィルタ    11st-typ \19,800- \20,900-(税込)
50Ω入出力端子 M型 N型  BNC型 SMA型ご指定下さい
ご要望の周波数でも特注製作します

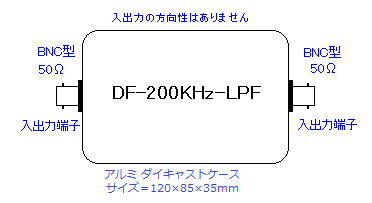

DF-200KHz-LPF 受信専用
200KHz以上を減衰させ、
200KHz以下を通過させるローパスフィルターです

減衰量

200KHZ⇒-3db 250KHZ⇒-30dB
300KHZ⇒-50dB   350KHZ⇒-70dB   400KHZ⇒-80dB
DF-100KHz-LPF 受信専用
100KHz以上を減衰させ、
100KHz以下を通過させるローパスフィルターです
減衰量
100KHZ⇒-3db 120KHZ⇒-12dB  130KHZ⇒-25dB   140KHZ⇒-35dB 150KHZ⇒-43dB   160KHZ⇒-50dB
170KHZ⇒-56dB 180KHZ⇒-62dB   190KHZ⇒-65dB
200KHZ⇒-70dB
DF-300KHz-LPF 受信専用
300KHz以上を減衰させ、
300KHz以下を通過させるローパスフィルターです

減衰量

300KHZ⇒-3db 350KHZ⇒-20dB  400KHZ⇒-40dB
 450KHZ⇒-55dB   500KHZ⇒-70dB    550KHZ⇒-80dB
DF-400KHz-LPF 受信専用
400KHz以上を減衰させ、
400KHz以下を通過させるローパスフィルターです





ご要望の周波数でも特注製作します
別途,更に特性の良い 15st-TYP  100KHz〜500KHz 29,700円(税込)も製作致します


受注製作品 ハイパスフィルタ      \20,900-(税込)
50Ω入出力端子 M型 N型  BNC型 SMA型ご指定下さい
ご要望の周波数で特注製作します
別途,更に特性の良い 15st-TYP  100KHz〜500KHz 29,700円(税込)も製作致します


ご注文は⇒通販法規| 注文方法| 注文書| 問合せ| Band pass filter

バンドパスフィルタ
DF-519BPF
受信専用
\20,900-(税込)
AM放送帯 500KHZ〜1900KHZ を通過させ
500KHZ以下、1900KHZ以上を減衰させるフィルター

周波数特性減衰量

600KHz⇒-1.5dB
500KHz⇒-3.0dB
400KHz⇒-24dB
300KHz⇒-48dB
200KHz⇒-60dB
100KHz⇒-80dB

1800KHz⇒-1.2dB
1900KHz⇒-2.8dB
2000KHz⇒-8.5dB
2300KHz⇒-24dB
2500KHz⇒-32dB
3000KHz⇒-47dB
4000KHz⇒-67dB
5000KHz⇒-80dB

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm
資料⇒こちら



BNC型もご注文承ります
500KHZ〜1700KHZタイプも製作します

 DF-517BPF  \20,900-(税込)
資料⇒こちら
F型(75Ω)は\22,000-(税込)承ります

DF-517BPF-75F

受注製作品 バンドパスフィルタ

ご要望の周波数でも特注製作します




ご注文は⇒通販法規| 注文方法| 注文書| 問合せ|

Impedance Transformer

50Ω-75Ω インピーダンス変換器 40KHZ〜60MHZ
損失の少ないトランスタイプ  DU-57 \14,300-税込)

周波数: 40KHZ〜60MHZ
挿入損失: 0.3dB 以内
通過電力: 10W (MAX)
入出力端子: 50Ω BNC-J型
                   75Ω F-J型
サイズ:60W×40D×27H(mm)
            (突起物を除く)

M-J型も製作します DU-57-MJ-FJ
DU-57-MJ-MJ   DU-57-NJ-MJ
\15,400-(税込)


資料⇒こちら

Impedance Transformer
50Ω-75Ω インピーダンス変換器 10MHZ〜1000MHZ
損失の少ないトランスタイプ  DUH-57-ver.2\14,300-(税込)

周波数: 10MHZ〜1000MHZ
挿入損失:

10MHZ〜600MHZ  0.5dB 以内
〜700MHZ=0.7dB
〜800MHZ=0.8dB
〜900MHZ=1.1dB
〜1000MHZ=1.2dB

通過電力: 0.25W(MAX)
SWR:1.2以下
入出力端子: 50Ω BNC-J型   75Ω F-J型
サイズ:約20W×20D×20H(mm) (突起物を除く)
-------------------------------
50Ω M-J 75Ω F-Jも製作します
DUH-5M7F


受信用 インピーダンス/平衡 変換整合器  BALUN  DBUシリーズ
100KHz〜100MHz 300Ω(平衡)⇔50Ω or 75Ω(不平衡)   \4,180-
(税込)


資料⇒こちら
300Ω (平衡)⇔50Ω(不平衡)

DBU-300M

DBU-300BNC

300Ω(平衡)⇔75Ω(不平衡)

DBU-300F

周波数: 100KHZ〜100MHZ
挿入損失: 0.3dB  TYP
通過電力: 1W (MAX)
入出力端子: 50Ω (不平衡) M / BNC
                   75Ω(不平衡)
                  300Ω(平衡)ねじ式端子台

サイズ:40W×30D×20H(mm)
                 (突起物を除く)
600Ω(平衡)⇔50Ω(不平衡)
 DBU-600M
 DBU-600BNC

600Ω(平衡)⇔75Ω(不平衡)
 DBU-600F

周波数: 100KHZ〜100MHZ

挿入損失: 0.3dB  TYP
通過電力: 1W (MAX)
入出力端子: 50Ω (不平衡) M / BNC
                   75Ω(不平衡)  F
                  600Ω(平衡)ねじ式端子台

サイズ:40W×30D×20H(mm)
                 (突起物を除く)
Attenuator

アッテネーター(切替可変型 抵抗減衰器) 50Ω  受信用(微弱電力用)
DC〜600MHZ   0dB〜50dB(10dBステップ) 通過電力250mWmax

切替可変型 抵抗減衰器  RAT-65S \11,000-税込)

0dB〜50dB(10dBステップ)
 10dB×1 20dB×2 ATT3段 減衰量切替可変型
通過損失:1dBタイプ
コネクター:BNC-P / BNC-J
サイズ:60W×40D×27H(mm)
突起物を除く

アルミダイキャストケース使用
75ΩF-J / F-J型 RAT-65S -F \11,000-税込) 受注製作します


資料⇒こちら



TOP/ 目次/受信プリアンプDPA/屋外受信アンプDLA/アンテナバランDB/電波障害対策用フィルターDTF/コモンフィルターDCF/DAISHIN PARTS/BCL受信用/その他オリジナル/オリジナル新製品/取扱商品メーカー/コネクター/業務用無線/業務無線用アンテナ/バーゲンコーナー/電波障害テレホンI対策パーツ/リンク /disk みんなのリンク集 /自作のページへ/会社案内/通販法規/注文方法/注文書/問合せ/


有限会社 大進無線  URL https://www.ddd-daishin.co.jp/
〒410-0022  静岡県沼津市大岡 2223-14
TEL 055-925-4961    FAX 055-925-4962


更新2024/05/15
Copyright(c) 2000〜2023 DAISHIN  RADIO  INC. All rights reserved
