NO.48  マイク入力増設アダプター（簡易マイクミキサー）の作り方

拡声機 や、カラオケアンプのマイク入力を増設するアダプター（簡易な、マイクミキサー）を作ります

マイク入力端子が１個所しかない場合、このアダプターを使用すれば、２本（または、３本）のマイクを接続できます
簡単な回路のわりには、便利に使えます

600Ωマイク専用です、一般的な600Ωマイクロホンなら、ほとんどのマイクが使用できると思われます
　　　（注：マイクの音圧感度が極端に違うマイクロホンの場合は、音量差がある場合あります）
　
***　マイク入力　2　増設アダプターの作り方　***　
1.2KΩの抵抗をかいして接続します マイクジャックはクローズスイッチ付を使用します
配線は、出来るだけ短くして、マイクシールドコードでマイクプラグにつなぎます  簡単な構成ですから、注意して空中配線します

マイク入力 2　回路図

2P 6.3φジャック

マイク入力 2　構成図

　
***　マイク入力　3　増設アダプターの作り方　***　
1.8KΩの抵抗をかいして接続します
マイクジャックはクローズスイッチ付を使用します
配線は、出来るだけ短くして、
マイクシールドコードでマイクプラグにつなぎます
簡単な構成ですから、注意して空中配線します

マイク入力 3　回路図

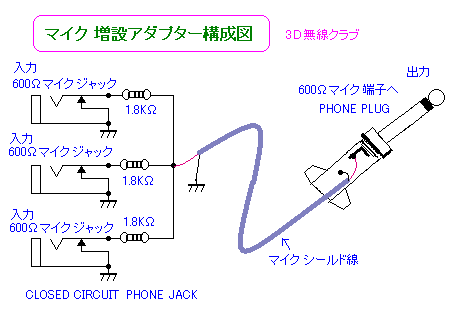

マイク入力 3　構成図

　　　レベル調整が必要な場合　　　　

●マイクの音量差が大きい場合は、各マイク回路に、右図のような、ＶＲ回路を挿入することで、レベル調整が出来ます
●通常VRは最大音量にしておきます、音量が大きいマイク側のVRを下げて音量差を調整します
●このアダプターは、簡易な構成なので、あまり欲張らず、シンプルに使う方が、使い勝手が良いと思います
●音質などを考慮してありませんので、本格的には、それなりのミキサーをご使用ください
●小型なケースに収めれば、なかなかのものです

レベル調整用VR挿入回路例

マイク入力 2　増設アダプター
部品表
抵抗　1.2KΩ---2個
2P 6.3φJ-S---2個
2P 6.3φP----1個
0.5 1Cシールド線--1ｍ

マイク入力 3 増設アダプター　
部品表
抵抗　1.8KΩ---3個
2P 6.3φJ-S---3個
2P 6.3φP----1個
0.5 1Cシールド線--1ｍ

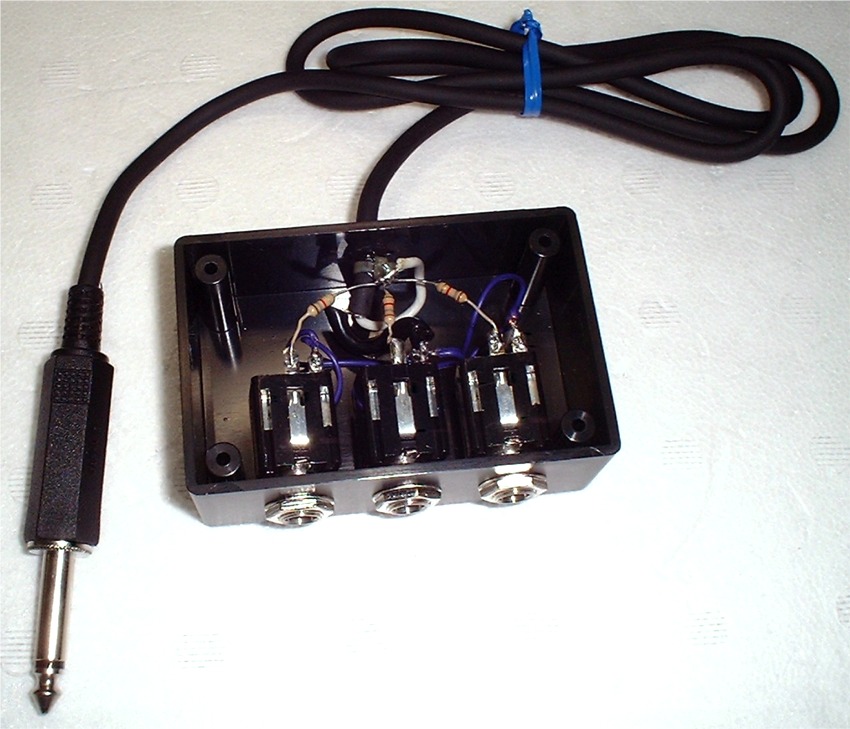

プラケースでの製作完成例

.

完売しました
MX-2 マイク入力 2 増設アダプター部品セット（上記部品表）は、\780 (消費税抜）
MX-3 マイク入力 3 増設アダプター部品セット（上記部品表）は、\1,020 (消費税抜）
大進無線　で取扱います

E-電子工作のススメ 組立部品キット、部品セットのページへ⇒こちらから

お問合せは⇒info@ddd-daishin.co.jpへお願いします

2004/03/12
