NO.83 40A  AC/DC 電源ラインフィルタ (コモンモード対策用) の作り方

   40A AC/DC 電源ラインフィルタ  KIT-DCK-40AW の作り方
1.8〜30MHz HFアマチュア無線用
コモン・モード AC/DC 電源ラインフィルタ    40A  AC100V/200V   DC13.8V/24V 対応

この40A AC/DC 電源ラインフィルタは、TV、DVD、オーディオアンプ、電子機器、電化製品などのACまたはDC電源コードに挿入して、電源コードから混入する、または流出する妨害波(ノイズ)を抑制するものです
無線機用にもお使い頂けます、無線機のACまたはDC電源コードに挿入して、電源コードから流出するコモン電流を阻止するものです
1.8MHz〜30MHzの広帯域で 、強力な効果期待できます
40Aまでの機器に、ご使用いただけます

大型61φコア5個(2個重ね+1個+2個重ね)を組合せて、5.5SQ HKIV 600V耐熱性絶縁電線をキャンセル巻きして、ハイパワー40A 対応のコモンモードAC/DC電源ラインフィルタを作ります
簡単な構造ですが、特に アマチュア無線1.8〜30MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます
KIT-DCK-40AW の作り方


@大型の直径61mm内径36mm厚さ20mmのフェライトコアを2個重ね+1個+2個重ねを組合せに 、5.5SQ  HKIV 電線 3m 2本(黒、赤)をコアの巻き方の通り8回+8回+8回(コア内通過数)キャンセル巻きします、
A巻き込んだ電線は、ほどけないように結束バンドでとめておきます
電線の両端は、使用接続状況により プラグやターミナルなどで接続します

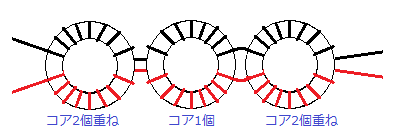

完 成 構 成 図


入出力の方向性はありません
コモンモード・フィルタは、金属物から数cm以上離して設置してください
入出力も、直線上になるよう配置してください




KIT-DCK-40AW
1.8〜30MHz コモンモードインピーダンス 3KΩ以上
最大電流 40A  AC(100V/200V)  または DC(13.8V/24V)
完成サイズ:約 200× 80×60mm
  KIT-DCK-40AW  部 品 表
*フェライトコア E04RC613620----5個
*5.5SQ 600V  耐熱性絶縁電線 3m---赤、黒 各1本
*結束バンド---6本

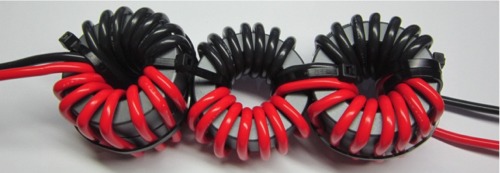

製作例


ご存知のように、AC電源(商用電源)は、高電圧、高電流ですので、絶縁、安全には、十分注意して製作して下さい、誤って、絶縁不良やショートなどになると、火災事故などの危険性があります、設置配置なども細心の注意をして製作して下さい。
また、DC電源などの極性に注意して下さい

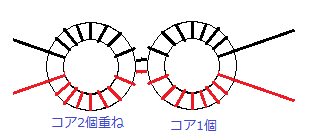

|||||||||||||||||| コ ア の 巻 き 方 例 ||||||||||||||||

1、5.5SQ  HKIV 耐熱絶縁電線 3m 2本(赤、黒)ともを下記のように約半分に折り返します


2、その折り返した1本(黒色線)を約半分の長さで、1個のフェライトコアに通します


3、その片側(黒色電線)を、コアの1/4以内にしっかり密着するように4回巻き込みます(コア内通過数)
4、半折のもう片側もコアの1/4以内に4回巻き込みます(コア内通過数)
合計8回巻きになります



5、5.5SQ HKIV耐熱絶縁電線 3m のもう1本の赤色線をコアの反対側に同様にコアの1/4以内に4回キャンセル巻きします
6、半折のもう片側もコアの1/4以内に4回巻き込みます(コア内通過数)
合計8回巻きになります



7、2個重ねのコアに黒線を8回巻き込みます(コア内通過数)



8、もう1本の赤色線をコアの反対側に同様に8回キャンセル巻きします
  電線の外周から、ほどけないように結束バンドなどで留めておきます


9、2組目の2個重ねのコアに黒線を8回巻き込みます(コア内通過数)
  もう1本の赤色線をコアの反対側に同様に8回キャンセル巻きします
  電線の外周から、ほどけないように結束バンドなどで留めておきます


コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

DCK-40AW        コモンモード・チョーク  代表特性   50Ω系

周波数 MHZ

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 28.2 33.5 37.5 44.1 57.3 54.8 50.4 28.5
インピーダンスkΩ 2.5 4.7 7.5 16.0 73.2 54.9 33.1 2.6

--------------------------------------------------------------

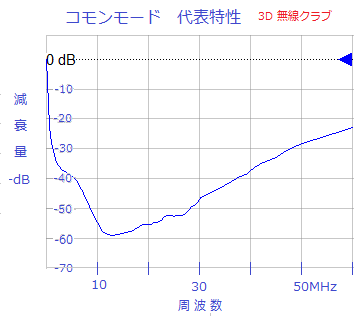

コモンモード 減 衰 特 性

コモンモード・チョーク、(フロート・バラン)については、下記に詳細解説があります、おすすめします
参考文献: 改定新版 定本トロイダル・コア活用百科  山村英穂著 CQ出版社


KIT-DCK-40AW 部品表の部品セットは\12,500円(税抜)で大進無線で取り扱います
