 №87、1:1(不平衡:平衡)50Ω 2KW アンテナバランの作り方
アマチュア無線用 HF帯 1.8MHz~30MHz帯で使用できる 1:1 50Ω 平衡:不平衡 大電力2KW対応の強制アンテナバランを作ります
大型外形60mmФのフェライトコア FT240-52(μi=250)を2個重ねのスタックで採用しました
巻き線には、200℃耐熱の3.5SQ FEP ふっ素樹脂(テフロン)電線使用して5線巻きします
巻いて作ったコアを、樹脂製の防水BOX等に収納します

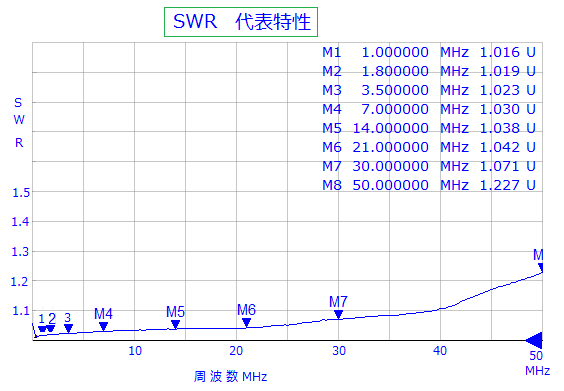

  大電力2KW 50Ω  1:1 強制アンテナバラン 1.8MHz~30MHz
構 成 図
png

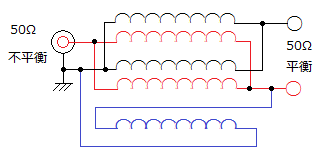

構成回路図
png

PNG
jpgpng

  主要 部 品 表
   フェライトコア  FT240-52---- 2個

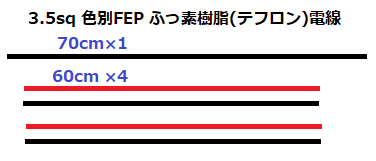

  3.5SQ FEP ふっ素樹脂被膜電線
     色別60cm--------------- 4本
  70cm------------------1本
同軸コネクタ M-J型------1
  ステアタイト アンテナ端子--------2
   耐熱テープ
防水box-----1


jpg
防水BOXに収納した制作例(サイズ150×150×100mm)

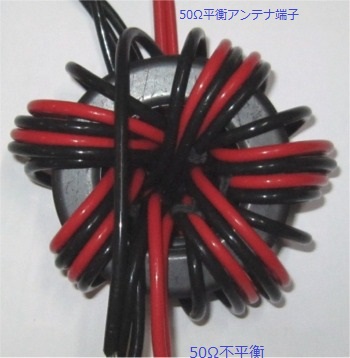

50Ω 1:1 強制バラン コアの巻き方
png
①60cm FEP色別電線2本を約10cm間隔で耐熱テープで束ねておきます、2組作ります
png
②フェライトコア FT240-52 2個をスタックに重ねて使用します
png

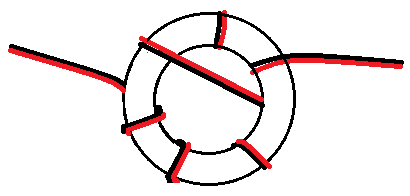

③、FT240-52スタックに、束ねて作った60cm FEP色別電線を巻きます
コアに約半分の長さで通します
png

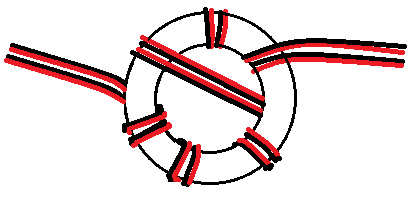

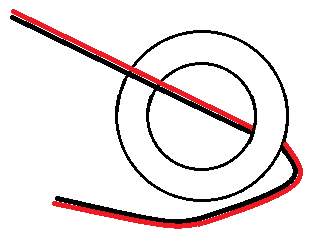

④半分の FEP色別電線を3回巻きます
png

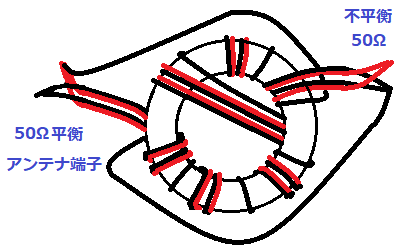

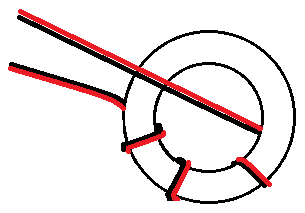

⑤そこから2回巻きます(コア内通過数) 合計6回巻きます
png
⑥同様に、もう1組の束ねたFEP色別電線も並べて6回巻きます
png

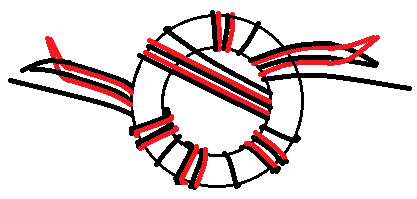

⑦次に1本の70cmのFEP電線の端を12cmほど残して
同様に、横に並べて6回巻きます(コア内通過数)
png
⑧束ねて巻いた2組のFEP色別電線の両端を色別ごとに合わせ結線します
png
⑨1本のFEP電線の両端は反対側の束ねFEP色別電線色違い側に結線
png
png
PNG

参考文献 : 改定新版「定本 トロイダル・コア活用百科」 山村英穂著 CQ出版社
